Introducción
Una paneladora automática cantea la chapa a gran velocidad, pero el ciclo real depende de algo que no está en la máquina: cómo entra la chapa y cómo sale la pieza terminada. Ahí es donde el automatismo de carga y descarga marca la diferencia entre una máquina que produce y una máquina que espera.
En SENFENG hay dos caminos para automatizar ese ciclo: el pórtico y el robot. Los dos hacen lo mismo —cargar chapa y descargar pieza sin que el operario toque el material—, pero no encajan en el mismo taller ni en la misma producción. Los repasamos uno a uno con vídeos reales, empezando por el pórtico.
1. Pórtico de carga y descarga
El pórtico es una estructura de puente montada sobre la paneladora, con el sistema de manipulación colgado de ella: la chapa sube desde la pila, entra alineada en la máquina y la pieza canteada sale por el otro lado sin que nadie la coja con las manos. Es la solución más directa cuando el cuello de botella está en mover chapa pesada y de gran formato, y cuando el trabajo es repetitivo.

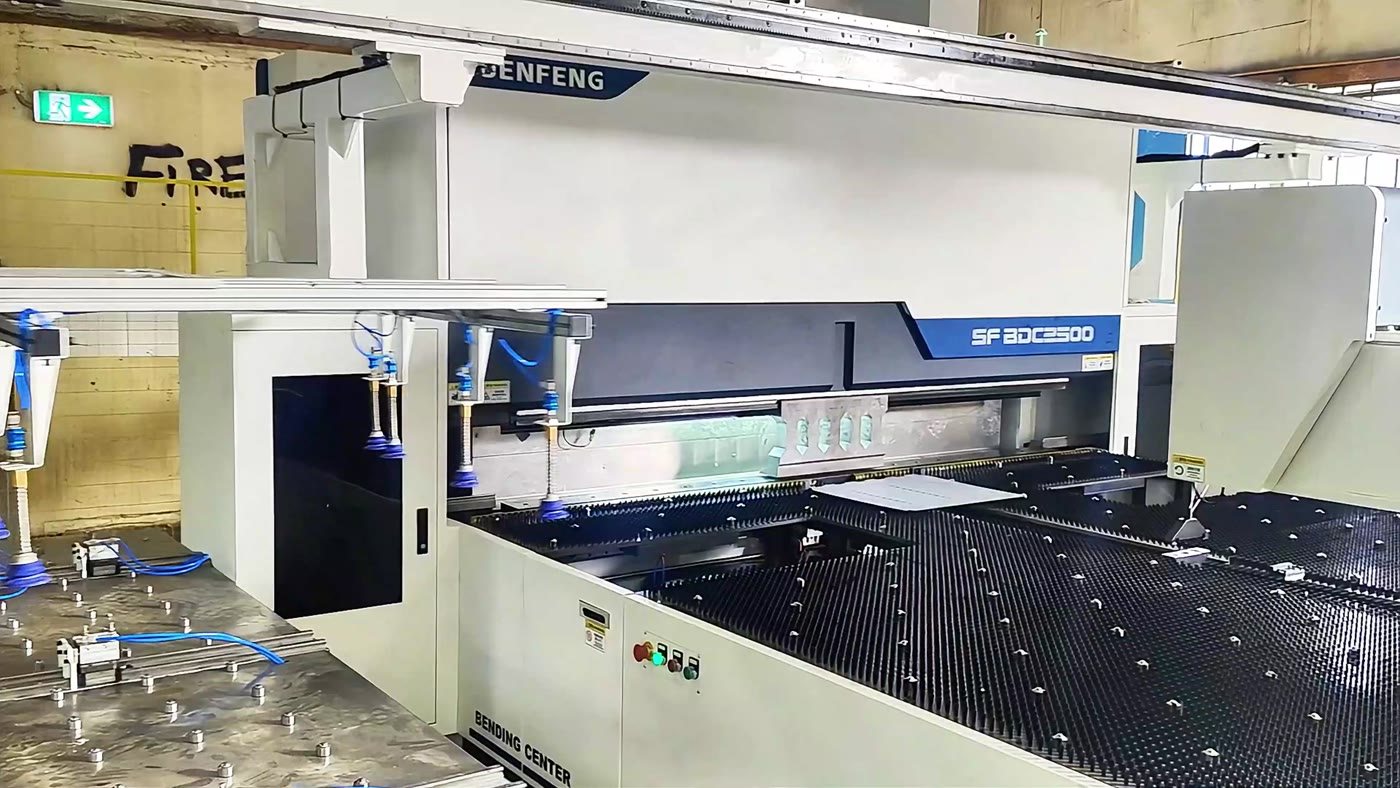

SENFENG BDC con pórtico | Paneladora en planta — Cliente Australia
Instalación real en planta de cliente en Australia: el pórtico alimenta la paneladora y retira la pieza mientras la máquina sigue produciendo.

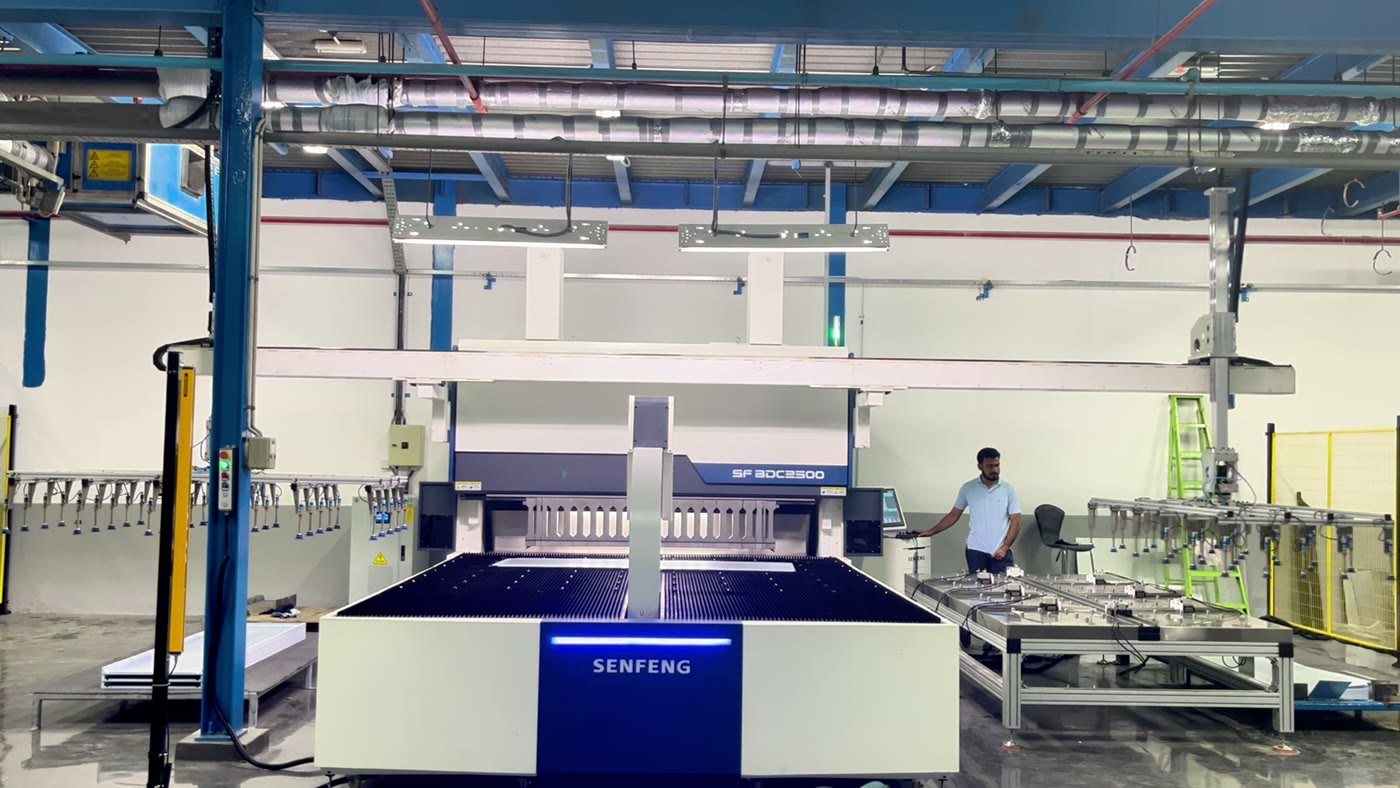

SENFENG BDC con pórtico | Paneladora en planta — Cliente EAU
La misma solución en una planta de Emiratos: carga y descarga resueltas por el automatismo, con el operario controlando la máquina y no moviendo chapa.
SENFENG BDC con pórtico | Paneladora en producción — Cliente
Ciclo de producción real: la paneladora cantea pieza tras pieza y el pórtico se encarga de meter la chapa y sacar la pieza terminada, sin paradas intermedias.

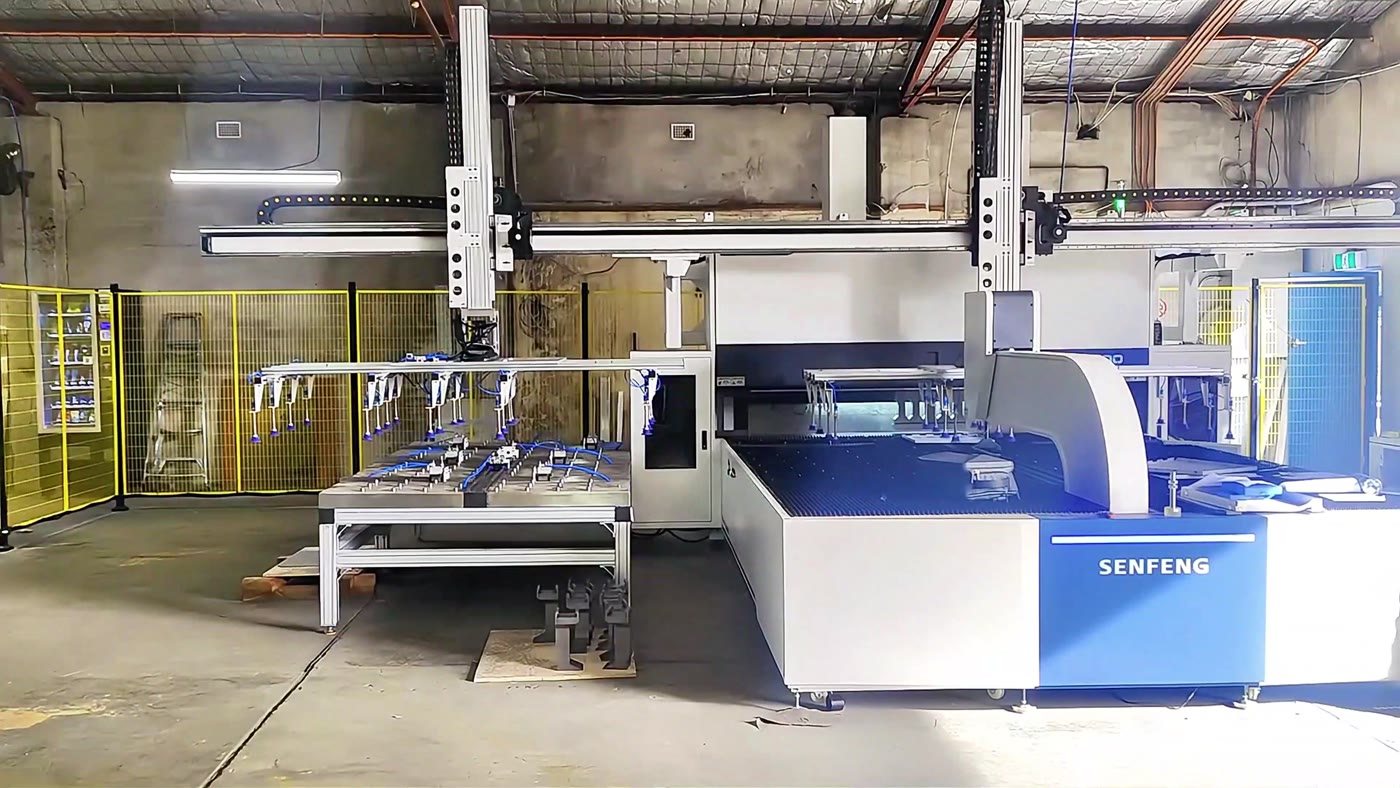

SENFENG BDC + pórtico | Paneladora y automatización — Cliente Australia
La instalación completa —paneladora y pórtico— vista en el cliente australiano, con el recorrido de la chapa desde la pila hasta la máquina.
SENFENG BDC3200 | Carga y descarga automática con pórtico
Ciclo automático de carga y descarga sobre una BDC3200: desde que el pórtico coge la chapa hasta que deja la pieza terminada.

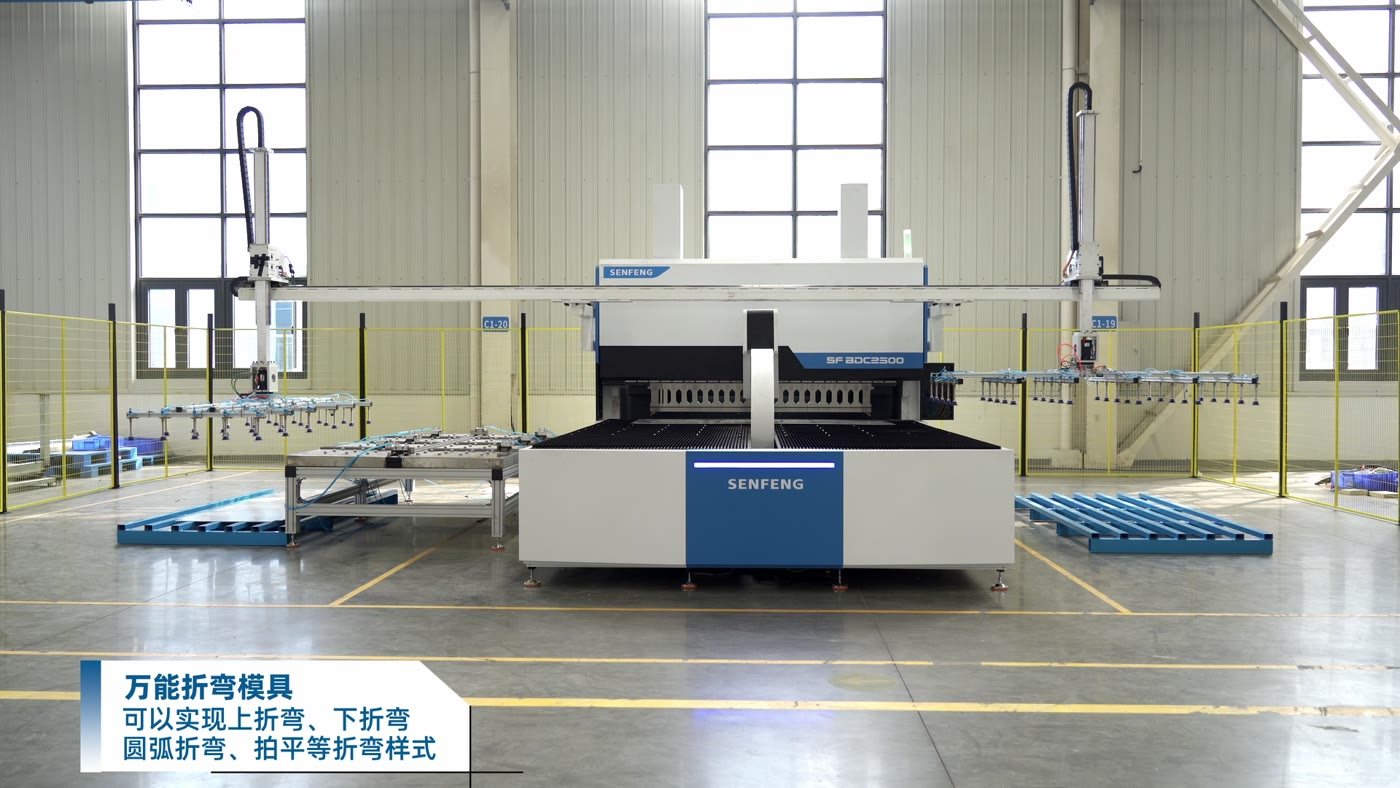

SENFENG BDC2500 | Pórtico automático de carga y descarga — Ciclo completo
El ciclo completo del pórtico automático sobre una BDC2500: carga, canteado y descarga sin intervención del operario.
2. Robot de carga y descarga
El robot es un brazo articulado que coge la chapa, la coloca en la máquina y retira la pieza terminada. Al tener varios ejes, la manipulación es más flexible: adapta la posición, trabaja piezas de formas distintas y deja la pieza donde convenga. Es la opción cuando la producción cambia a menudo o cuando interesa que un mismo automatismo cubra varias operaciones de la célula.

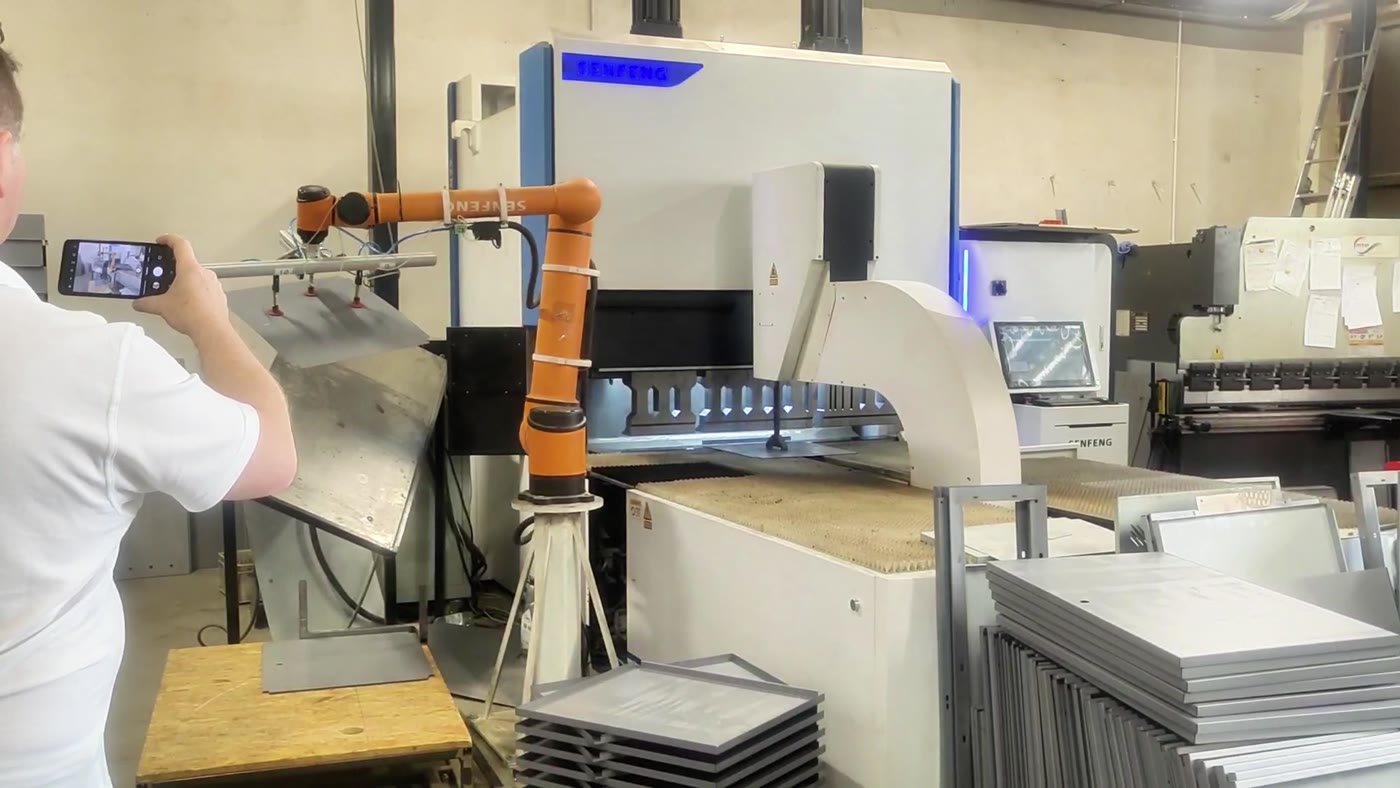

SENFENG BDC con robot | Paneladora en planta — Cliente Polonia
Paneladora con robot en una planta de Polonia: el brazo coge la chapa, la coloca en la máquina y retira la pieza terminada.

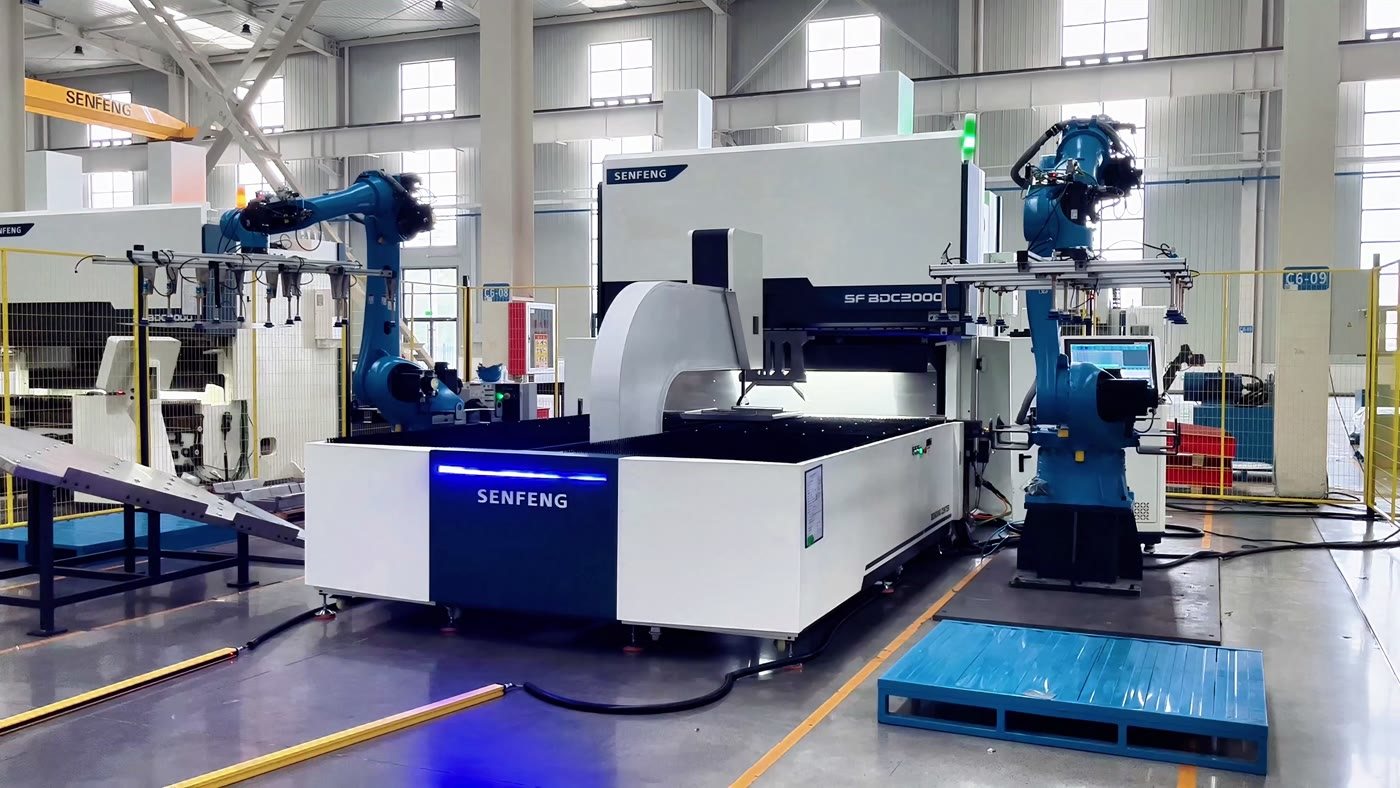

SENFENG BDC con robot | Paneladora en producción
El robot trabajando en producción: carga y descarga repetibles, pieza tras pieza, con la chapa entrando siempre en la misma posición.

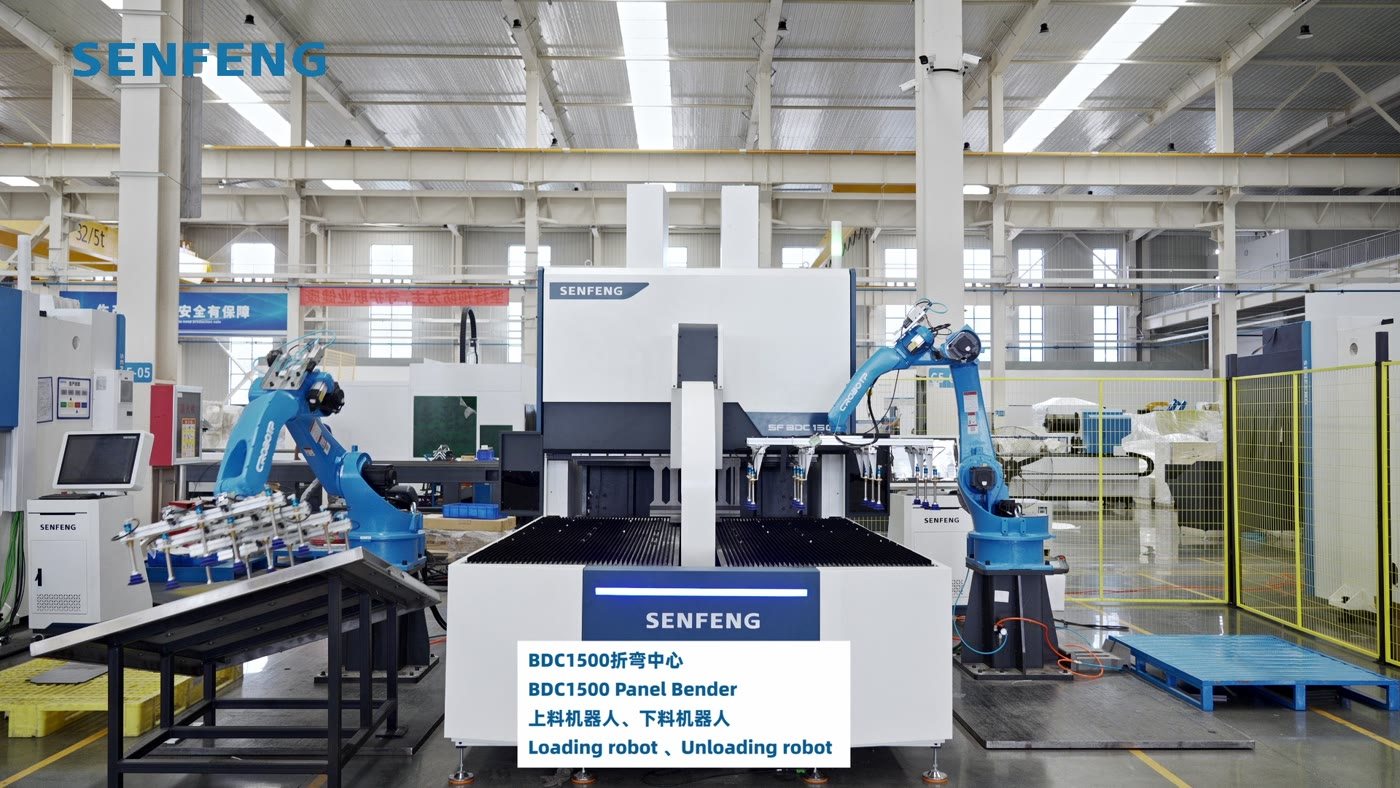

SENFENG BDC1500 | Robot de carga y descarga — Ciclo de trabajo
Ciclo de trabajo del robot de carga y descarga sobre una BDC1500: movimiento constante y sin manipulación manual del material.
Pórtico o robot: pros y contras
Resumen de las diferencias prácticas entre los dos sistemas:
| Criterio | Pórtico | Robot |
|---|---|---|
| Velocidad | Generalmente más rápido | Generalmente más lento en operaciones repetitivas |
| Tamaño de pieza | Adecuado para piezas medianas y grandes | Más adecuado para piezas pequeñas |
| Programación | Más sencilla | Más compleja |
| Espacio en planta | Generalmente más compacto | Necesita espacio para el área de trabajo del robot |
| Movimiento | Principalmente lineal, entre posiciones fijas | Multieje, con posicionamiento más flexible |
| Flexibilidad | Óptimo para producción estandarizada y repetitiva | Mejor para piezas distintas y movimientos más complejos |
| Seguridad | Esquema de seguridad relativamente sencillo | Normalmente exige medidas de seguridad adicionales |
| Inversión | Generalmente más baja | Generalmente más alta |
Cómo elegir
- Carga con pórtico: para quien prioriza velocidad de producción, operación sencilla y coste contenido trabajando con piezas relativamente estandarizadas.
- Carga con robot: para quien necesita más flexibilidad para manejar piezas distintas y movimientos más complejos.
La decisión final depende de las piezas que vaya a trabajar, de los requisitos de producción y de la configuración del equipo.
Cómo lo montamos en DM Nova Tech
Trabajamos las paneladoras SENFENG como importador oficial en España y Portugal. Estudiamos la pieza y el formato de chapa, elegimos pórtico o robot según la producción prevista, y nos hacemos cargo de la puesta en marcha, la formación de los operarios y el servicio técnico posterior.
