Por qué tu cortadora láser de tubo necesita un escáner de contorno para tubos soldados
Por qué tu cortadora láser de tubo necesita un escáner de contorno para tubos soldados
El problema: los tubos soldados no son perfectos
Quien trabaja a diario con cortadoras láser de tubo sabe que no todos los tubos son iguales. Los tubos soldados —los más comunes en la industria metalmecánica— presentan una sección transversal que, en muchos casos, está lejos de ser perfecta: superficies rugosas en la zona de soldadura, chaflanes desiguales, ligeras deformaciones geométricas y variaciones de espesor.
Durante años, la solución estándar ha sido el sensor capacitivo: mide la distancia al tubo y guía el cabezal de corte. Funciona bien en tubos de precisión. Pero en tubos soldados, los límites de este enfoque son evidentes:
- La precisión de repetición no es controlable: las irregularidades del tubo (rebabas, óxido, ondulaciones) afectan directamente a la detección de bordes.
- La detección de bordes es lenta y propensa a errores en chaflanes inconsistentes.
- El centrado y la nivelación del tubo son difíciles cuando el perfil real no coincide con el nominal.
- En aplicaciones de alta exigencia como las bandejas de baterías para vehículos eléctricos, donde la tolerancia máxima es ±0,2 mm, la tasa de rechazo sin compensación activa puede superar el 30%.
El resultado: agujeros descentrados, cortes fuera de tolerancia y un elevado coste en scrap y retrabajo.
La solución: el escáner de contorno integrado en SENFENG

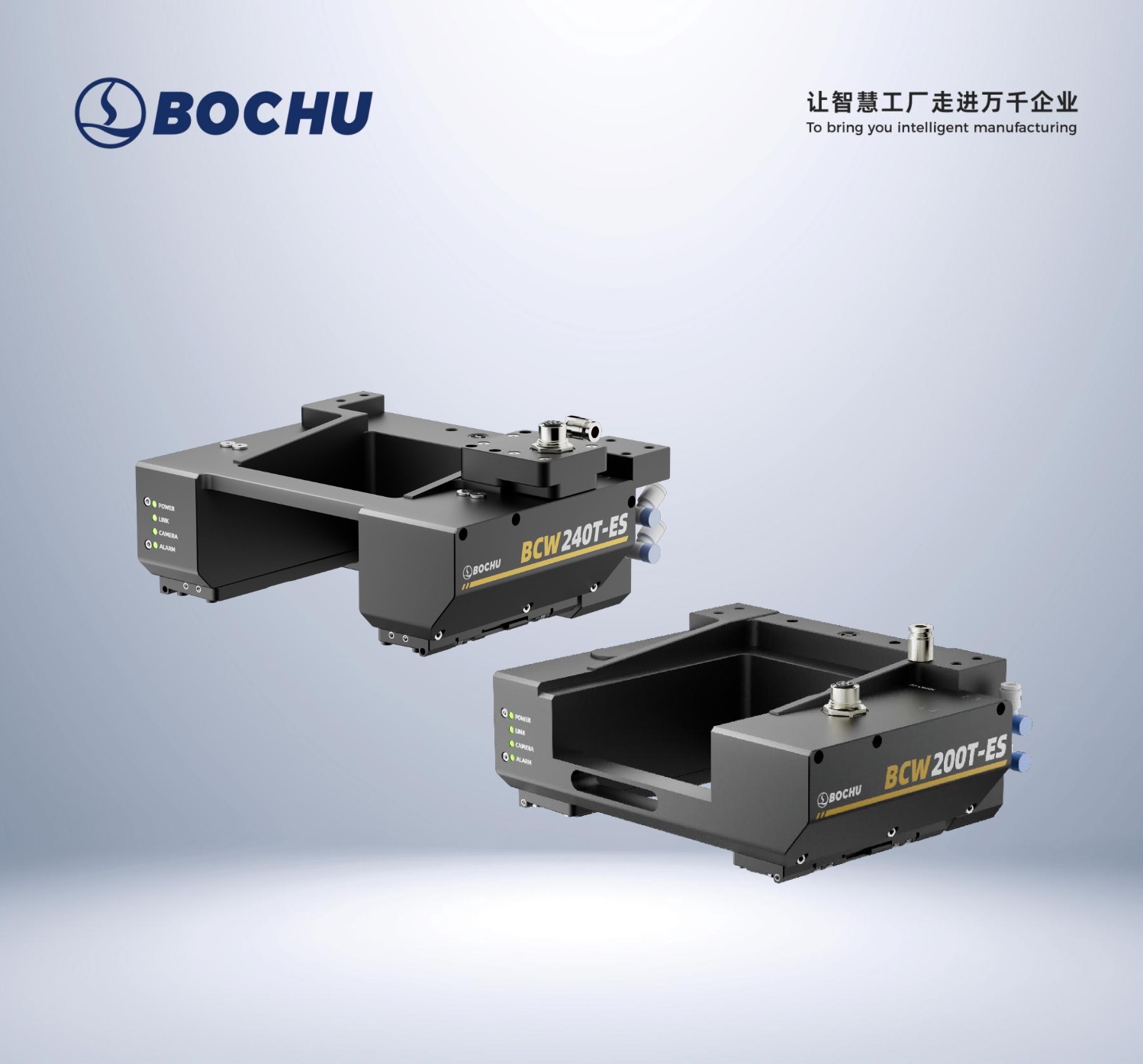

Las cortadoras láser de tubo SENFENG incorporan como opción el escáner de contorno BCW200T-ES / BCW240T-ES, un sensor de visión basado en doble láser de línea desarrollado por BOCHU. No mide la distancia: escanea y reconstruye el perfil real del tubo en tiempo real, antes de ejecutar cada corte.
 |
El proceso es sencillo pero muy eficaz: el escáner proyecta dos líneas láser sobre el tubo, captura su deformación con una cámara de alta velocidad y calcula con precisión las dimensiones reales del perfil —incluidos los agujeros de cara, los chaflanes y la posición de la soldadura. Con ese mapa real, el software ajusta automáticamente la trayectoria de corte.
Qué ventajas concretas aporta
- Precisión garantizada de ±0,2 mm. La compensación activa de deformaciones asegura que cada agujero —en cara o cruzado— quede donde debe estar, independientemente de la calidad del tubo.
- Compatible con tubos de baja calidad. Superficies rugosas, rebabas, chaflanes irregulares o tubos levemente aplastados ya no suponen un problema. El escáner ve el perfil real, no el nominal.
- Exposición automática. Adapta los parámetros de captura a las condiciones de cada tubo: acero negro, aluminio, tubos reflectantes, entornos con humo o iluminación variable.
- Medición y corte en la misma posición. El sistema mide y corta sin rotar el tubo, eliminando los errores que introduce cualquier movimiento entre ambas operaciones.
- Instalación sin obra. El diseño en U es compatible con la mayoría de estructuras de cabezal, sin necesidad de modificaciones mecánicas adicionales en la máquina.
Para qué aplicaciones es especialmente necesario
| Aplicación | Por qué es crítico |
|---|---|
| Bandejas de baterías para vehículos eléctricos | Tolerancia ≤0,2 mm; los perfiles extruidos y soldados tienen deformaciones frecuentes por el proceso de conformado |
| Perfilería estructural de acero (HEB, UPN, tubos cuadrados gruesos) | Las tolerancias de laminación son amplias; la soldadura introduce tensiones y distorsión geométrica |
| Tubos de aluminio para automoción y aeronáutica | Alta reflectividad dificulta el sensor capacitivo; la forma varía entre lotes |
| Fabricación en serie con tubos de múltiples proveedores | La variabilidad entre proveedores ya no afecta al resultado; el escáner se adapta a cada tubo |
Compatibilidad con equipos SENFENG
El escáner de contorno está disponible como opción en los siguientes equipos SENFENG:
- BCW200T-ES — Compatible con cabezales de corte BLT3 y BLT4
- BCW240T-ES — Compatible con cabezales de corte BLT5
Requiere software TubePro 10.2504.2.0 o superior y TubesT 10.2503.15.0 o superior, versiones disponibles en todos los equipos SENFENG suministrados por DM NOVATECH a partir de 2026.
¿Tienes o vas a adquirir una cortadora láser de tubo SENFENG?
Consúltanos si tu aplicación requiere alta precisión en tubos soldados. En DM NOVATECH te asesoramos sobre la configuración óptima del equipo y la incorporación del escáner de contorno a tu proceso de producción.
