Introducción

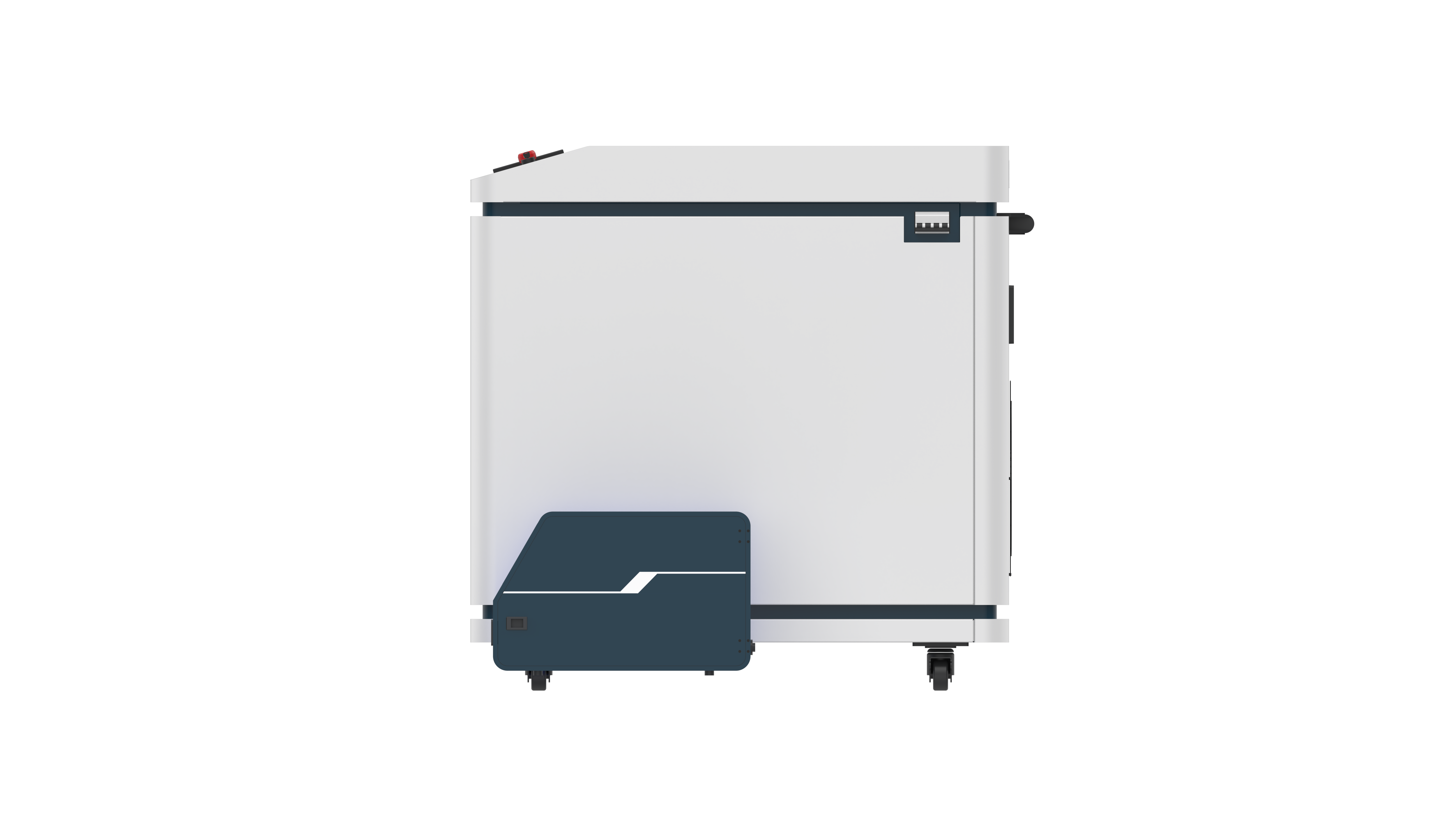

La serie SENFENG HWM (SF-HWM 1500/2000/3000) es una soldadora láser de mano refrigerada por agua que integra cuatro procesos en un solo cabezal: soldadura, limpieza, corte y limpieza de cordón de soldadura. A diferencia de la SF-S refrigerada por aire (más compacta y pensada para uso ligero e intermitente), la HWM está diseñada para trabajo continuo de mayor potencia, gracias a su sistema de refrigeración líquida de doble control de temperatura.
Presentación oficial SENFENG HWM 4-en-1.
Láser frente a MIG/MAG
Frente a la soldadura convencional MIG/MAG, el láser ofrece cordones más limpios, mínima deformación y menor exposición del operario:
| MIG/MAG | Láser SENFENG HWM |
|---|---|
| Mucho humo | Bajo humo |
| Cordones propensos a deformación | Cordones lisos, mínima deformación |
| Salpicadura alta | Baja salpicadura |
| Radiación elevada | Penetración profunda y alta resistencia |
Modelos y parámetros técnicos
| Parámetro | SF1500HWM | SF2000HWM | SF3000HWM |
|---|---|---|---|
| Potencia láser | 1.500 W | 2.000 W | 3.000 W |
| Espesor máx. de soldadura | ≤4 mm | ≤5 mm | ≤7 mm |
| Diámetro de hilo | 0,8–1,6 mm | 0,8–2 mm | |
| Peso neto | 220 kg | 220 kg | 265 kg |
| Dimensiones | 954×715×980 mm | 1.210×715×1.080 mm | |
| Potencia total instalada | 9 kW | 12 kW | 15 kW |
| Alimentación | Trifásica 380 V 50/60 Hz (bajo 2.000 W, opcional monofásica 220 V) | ||
La longitud total del cable de la pistola es de 10 m (tubo de hilo de 5 m) y el peso de la pistola es de solo 0,75 kg. Idiomas de interfaz: chino, inglés, coreano, ruso, japonés, alemán, francés, entre otros.
Sistema 4 en 1
El cabezal HWM cambia de modo sin necesidad de cambiar de máquina: soldadura, limpieza, corte y limpieza de cordón, todo desde la misma pantalla.
Modo soldadura
Ancho de escaneo 0–8 mm por defecto. Biblioteca de procesos para recuperación rápida de parámetros, control remoto de avance de hilo desde pantalla, función de apagado gradual de luz (reduce cráteres al inicio y fin del cordón), protección de secuencia de fase y alarma de gas insuficiente. Conectividad para robot para soldadura automatizada.
| Material | Espesor | Velocidad de soldadura |
|---|---|---|
| Acero inoxidable | 4–7 mm | 10–50 mm/s |
| Acero al carbono | 4–7 mm | 10–40 mm/s |
| Aluminio | 4–6 mm | 10–30 mm/s |
Modo limpieza
Ancho de escaneo 0–30 mm (distancia focal F800, ancho máximo 120 mm). La función de retardo de gas alarga la vida útil de la lente protectora. Accesorios opcionales: cubierta antipolvo de limpieza DC34 y grupo de lentes de enfoque F800. Aire comprimido: 0,5 MPa, sin aceite ni agua, secado por deshumidificador de refrigerante.
| Elemento a limpiar | Espesor | Velocidad |
|---|---|---|
| Óxido superficial | ≤50 µm | 3,5–16 m²/h |
| Recubrimiento | ≤120 µm | 4–10 m²/h |
| Capa de óxido | ≤100 µm | 2,5–8 m²/h |
Modo corte
Usa un punto de luz fijo (velocidad y ancho de escaneo a 0). La boquilla de corte permite ajuste de foco según el material; antes de cortar hay que centrar el punto en la boquilla. Se usa nitrógeno como gas de protección de corte, presión inferior a 1 MPa.
| Material | Espesor | Velocidad |
|---|---|---|
| Acero inoxidable / carbono / aluminio | 1 mm | 80 mm/s |
| Acero inoxidable / carbono / aluminio | 2 mm | 60 mm/s |
| Acero inoxidable / carbono / aluminio | 3 mm | 40 mm/s |
Modo limpieza de cordón de soldadura
Ancho de escaneo 8 mm, con boquilla de doble hilo AS-20D. El punto láser se centra en la boquilla. Conectividad para robot para limpieza de cordón automatizada. Velocidad de 10 a 50 mm/s según modelo, ancho de trabajo 0–8 mm.
Configuración
La HWM se entrega con una configuración optimizada y verificada por SENFENG; cambiar marca o componentes puede tener efectos irreversibles en el rendimiento.
| Componente | Marca |
|---|---|
| Fuente láser | MAX |
| Cabezal de soldadura | Super Weiye |
| Alimentador de hilo | SENFENG |
| Refrigerador de agua | Hanli |
| Sistema eléctrico | Schneider / AirTac |

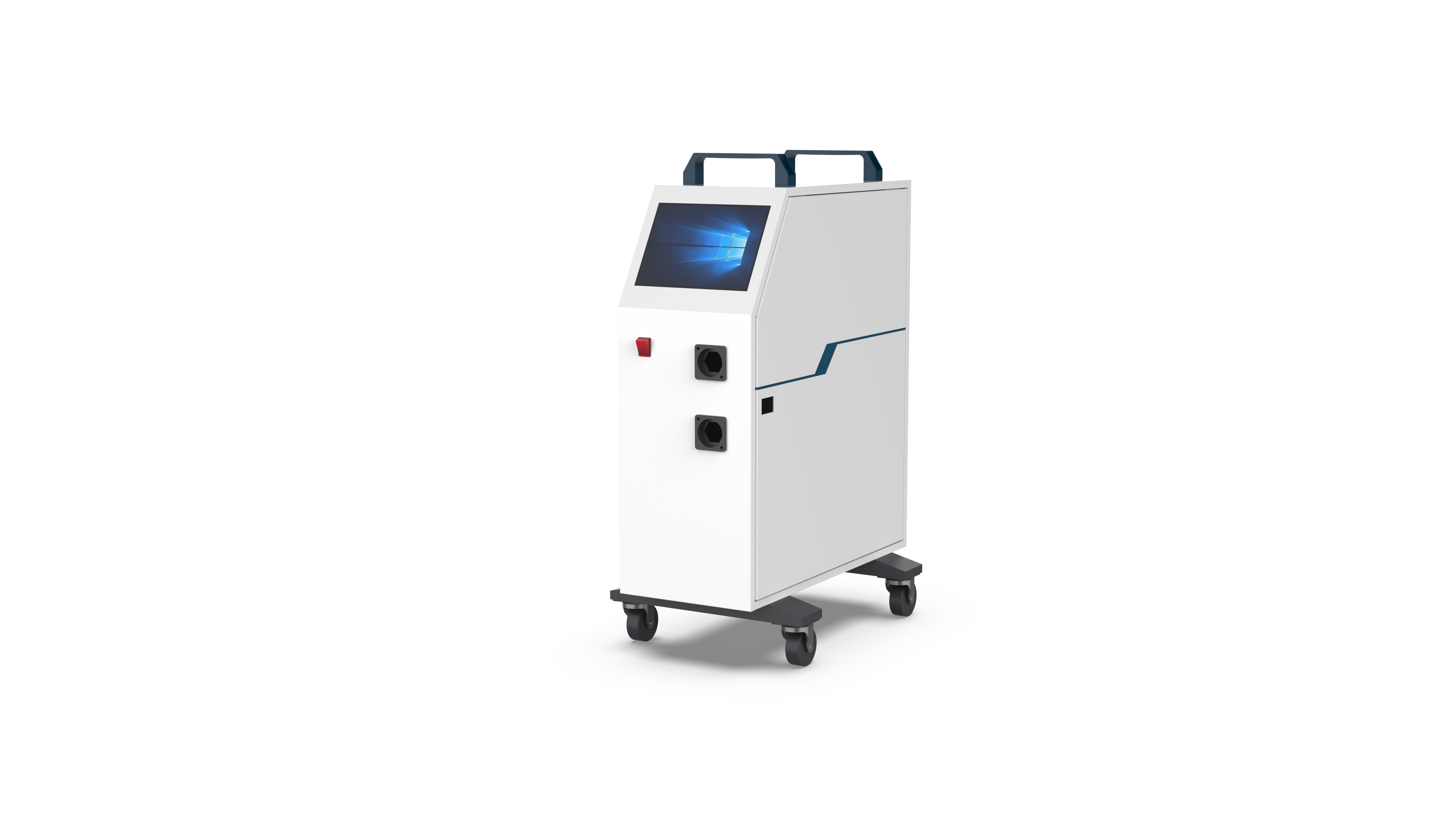

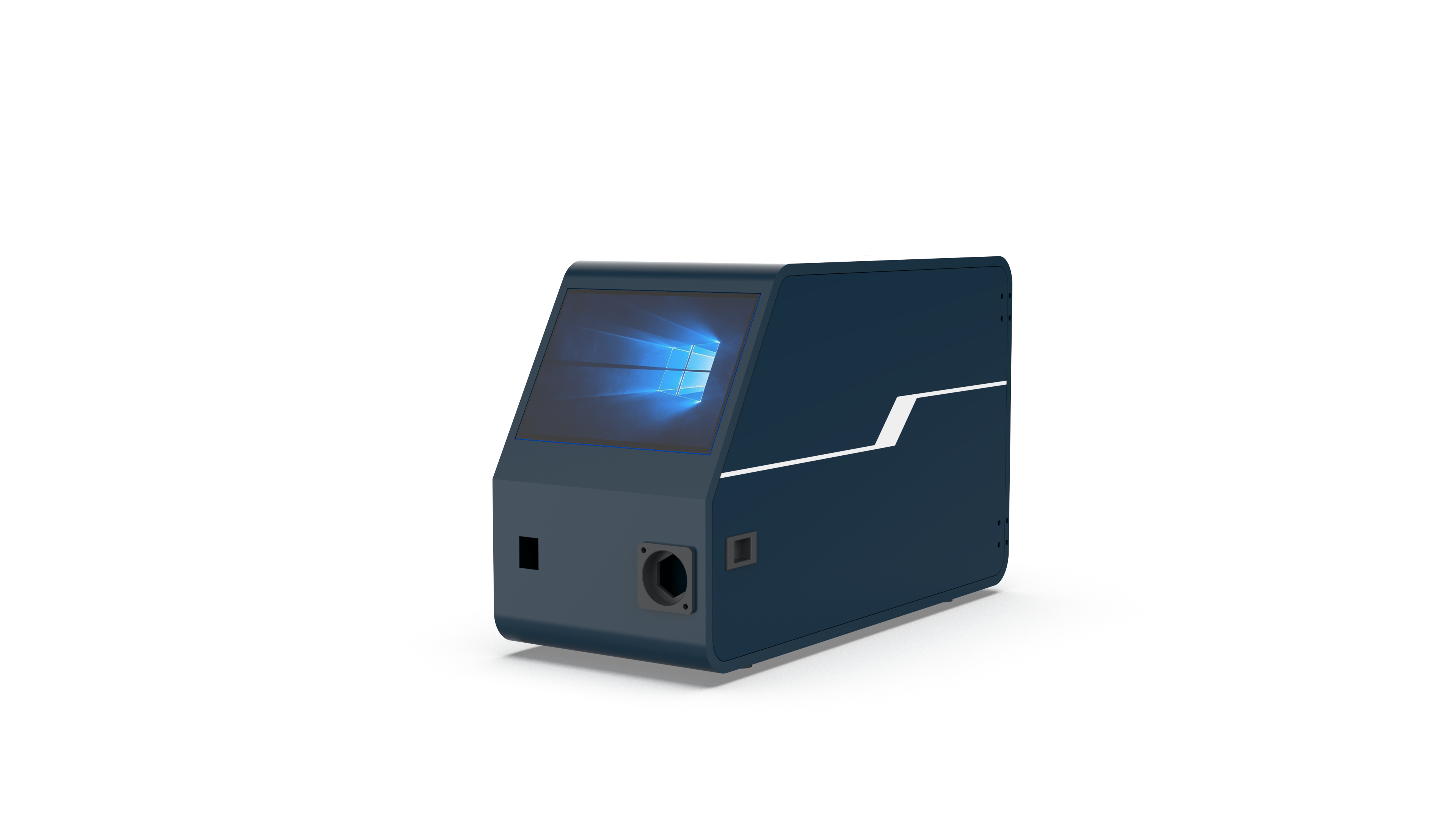

La fuente láser MAX (modelos MFSC-1500C/2000C/3000C) tiene una desviación de fluctuación del 5 % y decaimiento lumínico 0 durante 2 años. El refrigerador de agua de doble temperatura y doble control usa control segmentado para estabilizar el haz de soldadura, con sistema de gestión de calidad ISO 9001 y consulta de códigos de fallo integrada. El alimentador de hilo (simple o doble) tiene velocidad ajustable de 25 a 600 cm/min, con pantalla LCD de control inteligente.
¿Cuánto cuesta usarla?
| Concepto | 1.500 W | 2.000 W | 3.000 W |
|---|---|---|---|
| Consumo eléctrico (60 % eficiencia) | 5,4 kWh/h | 7,2 kWh/h | 9 kWh/h |
| Coste operativo estimado* | ~1,4 €/h | ~1,6 €/h | ~1,8 €/h |
*Estimación sobre datos del fabricante (consumibles + gas + electricidad en soldadura con nitrógeno). El coste real depende de la tarifa eléctrica local.
Requisitos de instalación
- Alimentación. Trifásica 380 V ±5 % / 50–60 Hz / 60 A, resistencia de tierra ≤4 Ω. Opcional fuente regulada de 15 o 20 kVA.
- Agua. 80 L de agua destilada o purificada para el refrigerador, conductividad 30-50, pH neutro.
- Gas. Nitrógeno o argón, presión de salida 0,2 MPa, pureza superior al 99,9 %.
- Entorno. Temperatura entre -10 °C y 40 °C (anticongelante en invierno si hiela), humedad inferior al 70 %, suelo nivelado sin vibraciones fuertes ni polvo excesivo.
- Hilo de soldadura. Acero inoxidable, carbono o aluminio (recomendado serie 5 tipo 5356), peso máximo 20 kg, diámetro máximo 2 mm.
Servicio 5 estrellas
- Eficiente. Atención a llamadas de reparación 24 horas / 7 días; respuesta técnica en 10 minutos y plan de reparación en 1 hora.
- Profesional. Servicio personalizado, ingenieros certificados tras formación estricta, manual de incidencias comunes y guía online.
- Completo. Formación teórico-práctica previa a entrega, recordatorios de mantenimiento periódico y servicios de valor añadido como actualización de software/hardware o extensión de garantía.
La garantía del equipo completo (excluyendo consumibles, piezas de desgaste, fuerza mayor y daños por mal uso) es de 1 año.
Más vídeos de la HWM en acción
|
Tutorial de manejo: panel de control y biblioteca de procesos |
Vídeo promocional: componentes clave y medidas de seguridad |
Buscas un equipo mas ligero y portatil La serie SENFENG SF-S
Si prefieres un equipo sin chiller, refrigerado por aire y mas compacto, consulta nuestra ficha tecnica de la SENFENG SF-S: soldadora laser portatil refrigerada por aire, y descubre toda la gama en nuestra categoria de soldadura laser manual.
¿Quieres ver la soldadora láser SENFENG HWM en tu producción?
En DM NOVA TECH somos representantes oficiales de SENFENG en España. Contáctanos en info@dmnovatech.com o al +34 932 711 191 — Badajoz 32, 08005 Barcelona.
