Como programar uma quinadeira CNC em offline com o software DELEM Profile-T

Introdução

As quinadeiras CNC que trazemos da SENFENG montam controlo DELEM, o fabricante holandês líder em sistemas de controlo para quinadeiras e guilhotinas, com mais de 50 anos de trajetória no setor da chapa metálica. Junto com o controlo da máquina (série DA-6xT, como o DA-69T), a DELEM oferece o Profile-T: um software de programação offline que permite preparar a dobragem de uma peça no computador do escritório, sem ocupar a máquina, antes de a enviar diretamente para o controlo.

O Profile-T importa desenhos em DXF (2D) e modelos em STEP/IGES (3D, com a versão Profile-T3D), calcula automaticamente a sequência de dobragem, deteta colisões entre ferramentas e simula a peça já dobrada à escala real antes de fabricar seja o que for. A interface é a mesma do controlo DA-Touch da máquina, pelo que o que se aprende no computador passa diretamente para a fábrica.

Neste artigo mostramos, com vídeo real do software, quatro fluxos de trabalho habituais: importar um desenho 2D, importar um modelo 3D, e dar de alta ferramentas de dobragem (matriz e punção) a partir do seu DXF.

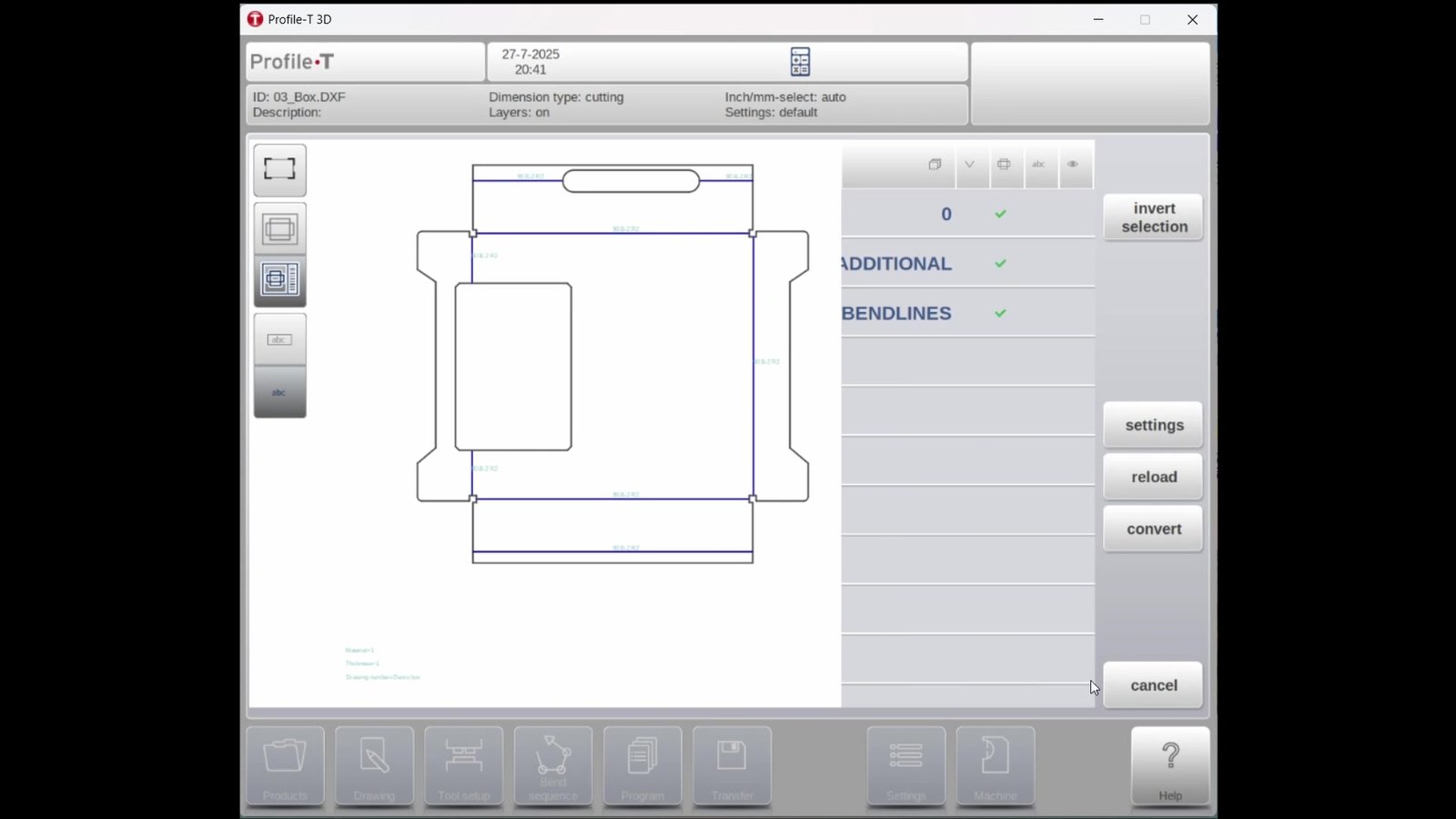

Programação 2D: importar um desenho DXF

O fluxo mais habitual: importa-se o DXF da peça já desenvolvida (plana), e o Profile-T deteta automaticamente as linhas de dobragem, os ângulos e as cotas definidas no próprio ficheiro, gerando o programa de dobragem sem ser preciso introduzir nada manualmente.

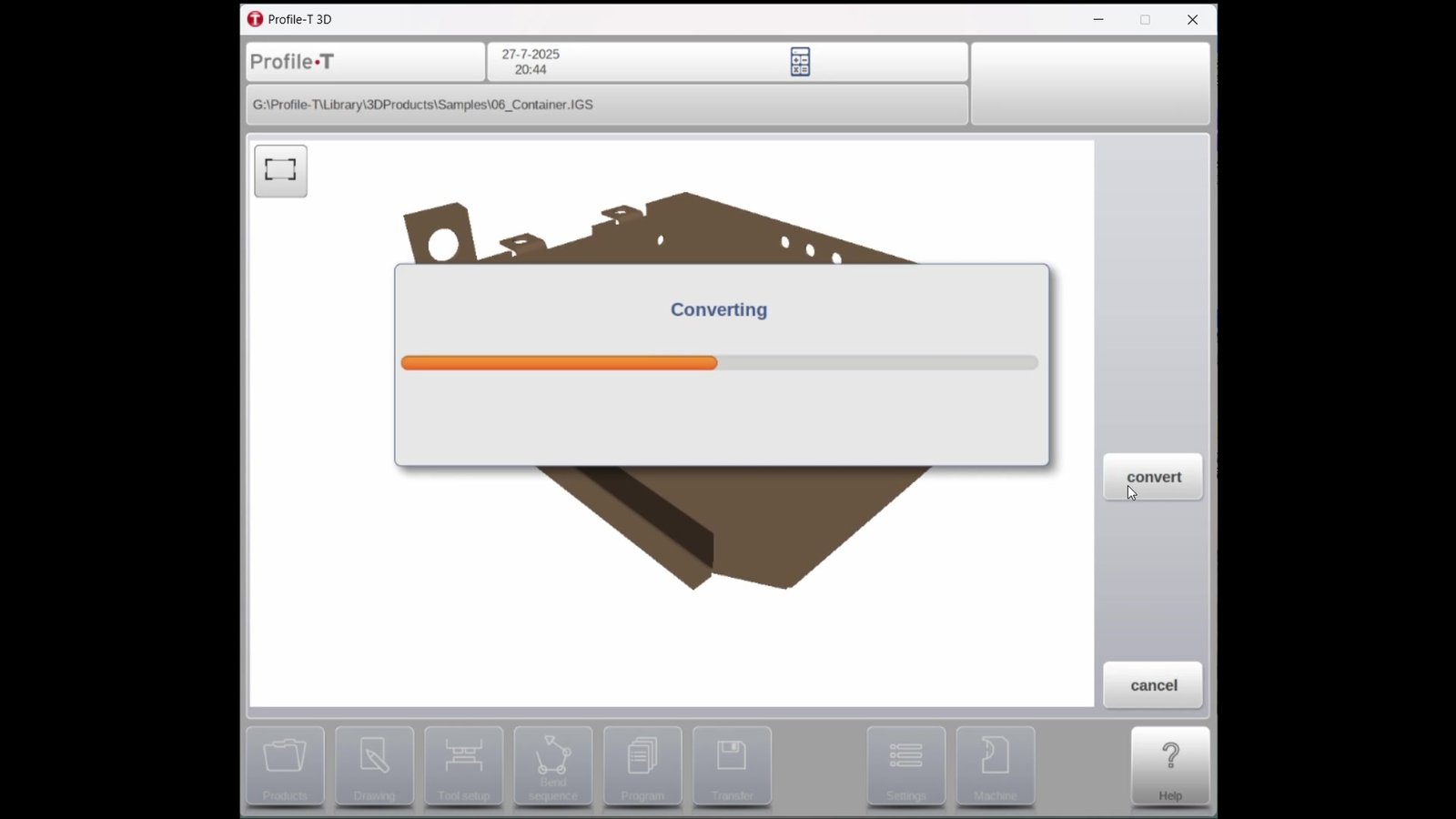

Programação 3D: importar um modelo IGS

Para peças mais complexas, o Profile-T3D importa diretamente o modelo 3D (STEP ou IGES) gerado no CAD, sem necessidade de desenvolver a chapa manualmente. O software calcula o desenvolvimento, propõe a sequência de dobragem e simula a peça terminada em 3D antes de tocar na máquina — a forma mais fiável de detetar um problema de colisão ou de sequência antes de gastar chapa.

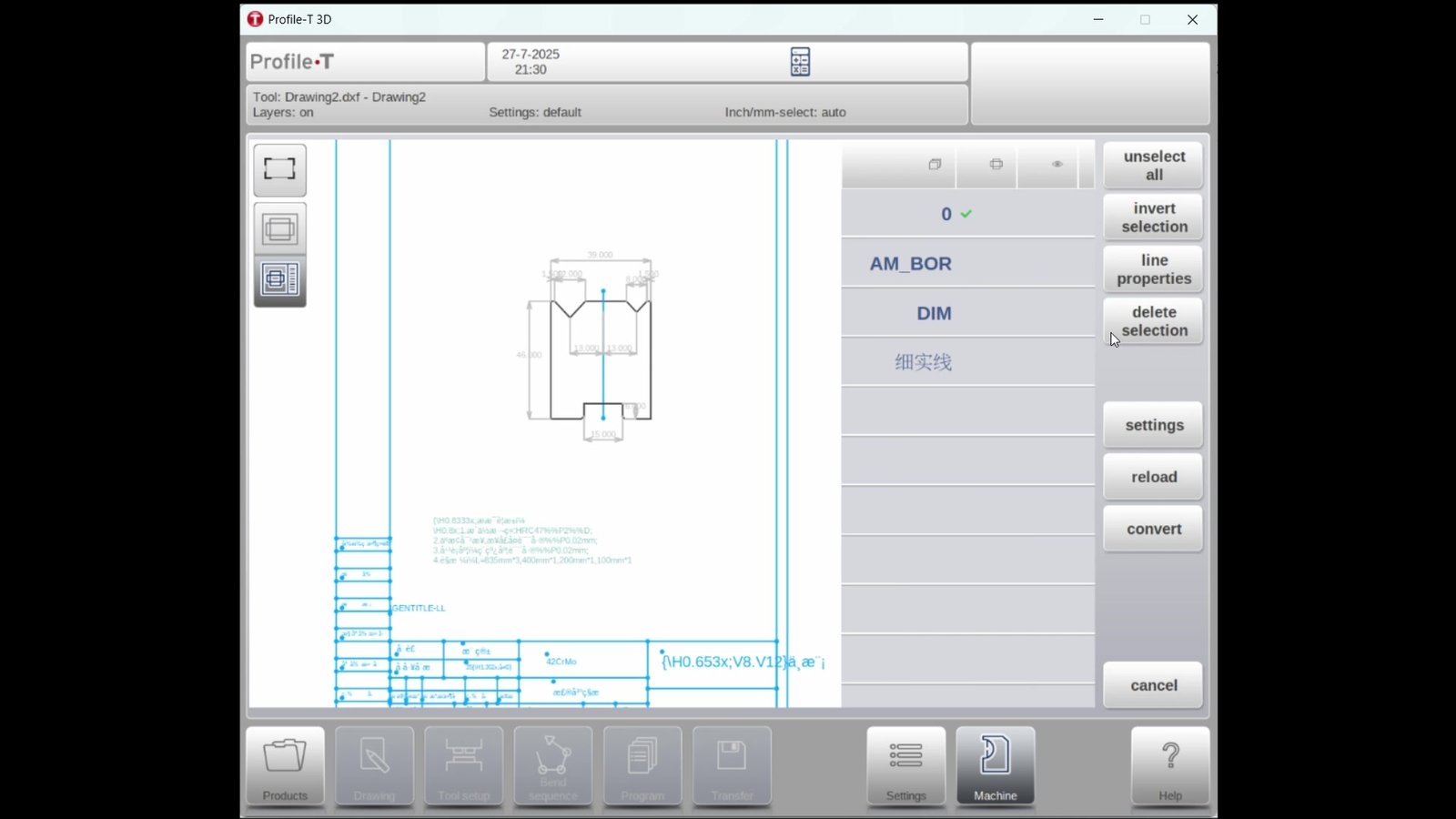

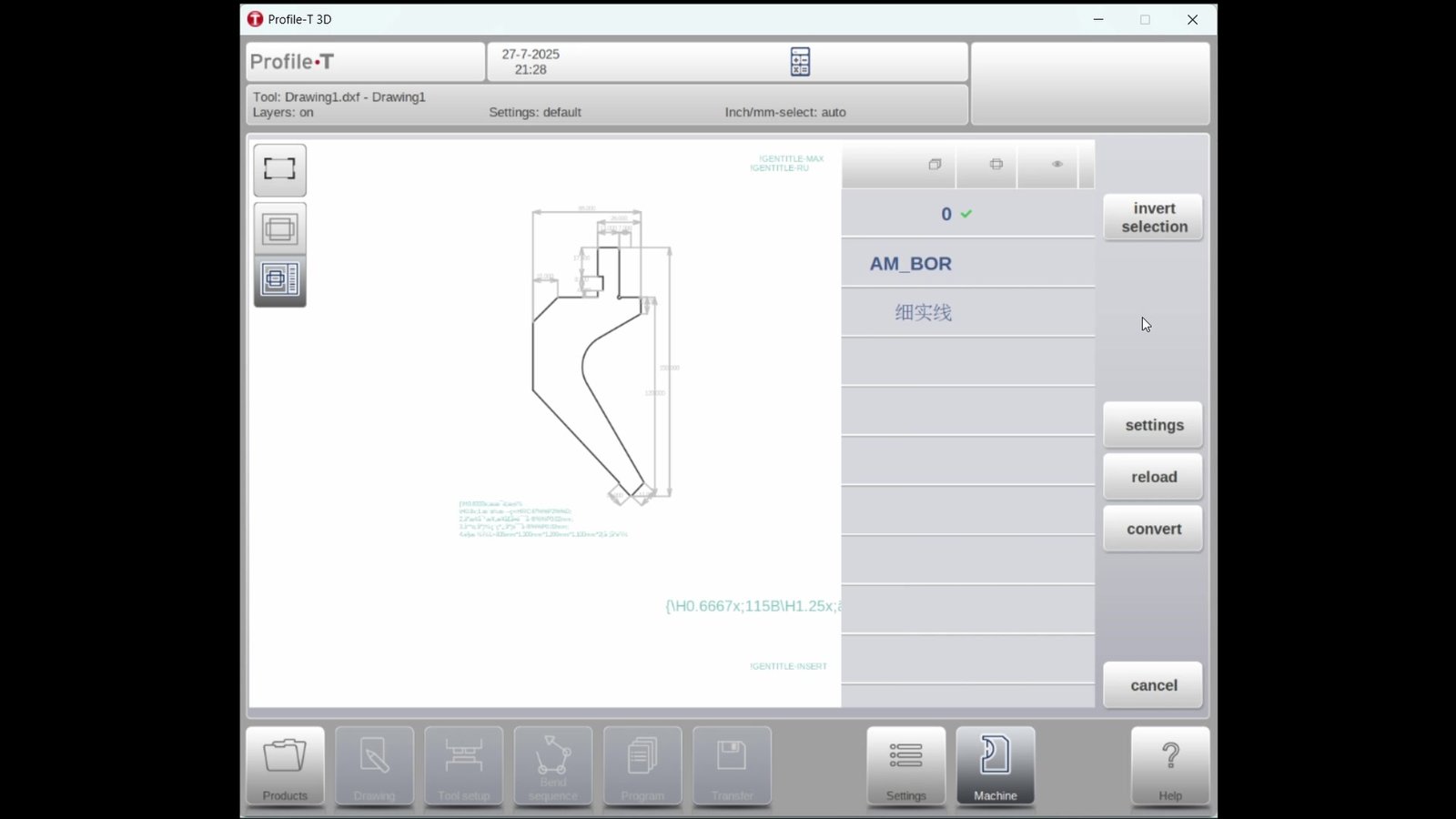

Dar de alta as ferramentas de dobragem: matriz e punção

Para que a simulação e a deteção de colisões sejam fiáveis, o Profile-T precisa de conhecer a geometria real de cada ferramenta de dobragem instalada na máquina. Isto também se pode fazer importando o perfil em DXF: tanto para a ferramenta inferior (matriz) como para a ferramenta superior (punção), ficando ambas disponíveis na biblioteca de ferramentas do sistema para qualquer programa futuro.

Imagens do processo
