Introdução
A SENFENG tem duas famílias de corte laser de fibra 2D que se cruzam constantemente nas ofertas: a série H4 (plataforma de altas prestações, de 12 a 30 kW) e a série HC (plataforma compacta, desde 1,5 kW até 6 kW, e também disponível noutras configurações). São máquinas pensadas para coisas distintas, mas quando um cliente compara preços acaba por olhar para os mesmos três números: velocidade de corte, velocidade dos eixos em vazio e aceleração.
O problema é que comparar uma H4 de 12 kW com uma HC de 6 kW não diz nada: a diferença que se vê é a da fonte laser, não a da máquina. Por isso, neste artigo colocamos as duas séries em igualdade de condições: mesmas espessuras, mesmo gás e a mesma potência (6 kW de um lado, 12 kW do outro). Todos os dados foram extraídos dos catálogos técnicos oficiais da SENFENG publicados pela DM Nova Tech, importador oficial da SENFENG em Espanha e Portugal.
Máquina e eixos: aqui vê-se a diferença de plataforma
Estes parâmetros são idênticos para todas as potências dentro de cada série, por isso marcam a diferença real entre as duas máquinas: são os que decidem se a máquina consegue acompanhar o ritmo de um nesting denso em chapa fina ou não.
| Parâmetro | SF3015H4 (série H4) | SF3015HC (série HC) |
|---|---|---|
| Área de trabalho | 3000 × 1500 mm | 3000 × 1500 mm |
| Curso do eixo X | 1530 mm | 1530 mm |
| Curso do eixo Y | 3080 mm | 3050 mm |
| Curso do eixo Z | 360 mm | 220 mm |
| Velocidade máxima dos eixos (em vazio) | 200 m/min | 130 m/min |
| Aceleração máxima | 2 G | 1,2 G |
| Precisão de posicionamento X/Y | ±0,05 mm | ±0,05 mm |
| Repetibilidade de posicionamento X/Y | ±0,02 mm | ±0,02 mm |
| Carga máxima de chapa | 3000 kg | 1100 kg |
| Peso da máquina | 6103 kg (12 kW) | 5320 kg (6 kW) · 5780 kg (12 kW) |
| Dimensões (C × L × A) | 8440 × 2270 × 2340 mm | 8520 × 2270 × 2180 mm |
| Alimentação | 380 V · 50 Hz · IP54 | 380-400 V · 50 Hz · IP54 |
| Potências do catálogo | 12 / 15 / 20 / 30 kW | 1,5 / 2 / 3 / 4 / 6 kW |
Em números redondos: a H4 desloca os eixos 54 % mais rápido e acelera 67 % mais: e a sua bancada admite quase o triplo do peso de chapa (3000 kg contra 1100 kg). É isto que se traduz em tempo de ciclo quando a peça tem muitos contornos curtos e o cabeçote passa mais tempo a deslocar-se do que a cortar.
Velocidade de corte a igual potência: aço inoxidável
Velocidade de corte em m/min com azoto ou ar, segundo o catálogo SENFENG. Comparamos a coluna de 12 kW da H4 com a de 6 kW da HC e com a HC a 12 kW, para isolar o efeito da fonte laser:
| Espessura | H4 · 12 kW | HC · 12 kW | HC · 6 kW |
|---|---|---|---|
| 1 mm | — | — | 45-55 |
| 2 mm | — | — | 30-35 |
| 3 mm | — | — | 18-22 |
| 4 mm | — | — | 10-14 |
| 5 mm | — | — | 8,0-10 |
| 6 mm | 13-15 | 15-18 | 4,3-5,0 |
| 8 mm | 8-10 | 8,0-11 | 3,0-4,0 |
| 10 mm | 6,5-7,5 | 7,0-8,0 | 1,8-2,5 |
| 12 mm | 5-5,5 | 4,5-5,5 | 1,0-1,5 |
| 14 mm | 3-3,5 | 3,0-3,8 | 0,8-1,2 |
| 16 mm | 2-2,3 | 2,0-2,5 | 0,6-1,0 |
| 20 mm | 1,2-1,4 | 1,6-2,0 | 0,4-0,7 |
| 25 mm | 0,7-0,9 | 0,7-1,3 | — |
| 30 mm | 0,25-0,3 | 0,6-1,0 | — |
O dado mais útil de todo o comparativo: em inox de 6 mm, passar de 6 kW para 12 kW multiplica a velocidade de corte por três (de 4,3-5,0 para 13-18 m/min). A partir dos 12 mm a diferença estreita-se, e acima dos 20 mm a velocidade é definida pelo processo, não pela potência.
Aço carbono
| Espessura | H4 · 12 kW | HC · 12 kW | HC · 6 kW |
|---|---|---|---|
| 1 mm | — | — | 40-45 |
| 2 mm | — | — | 20-28 |
| 3 mm | — | — | 12-17 |
| 4 mm | — | — | 8,0-10 |
| 5 mm | 15-18 | 15-18 | — |
| 6 mm | 10-13 | — | 2,5-3,3 |
| 8 mm | 7-10 | 8,5-11 | 2,3-3,0 |
| 10 mm | 6-6,5 | 2,3-3,0 / 6,0-7,5 (O₂/aire) | 2,0-2,5 |
| 16 mm | — | 1,5-3,0 | 1,0-1,6 |
| 20 mm | — | 1,2-2,5 | 0,6-1,2 |
| 25 mm | — | 0,8-2,1 | 0,5-0,7 |
| 30 mm | 0,4-0,5 | 0,5-1,0 | 0,4-0,6 |
Muitas células da H4 aparecem em branco porque o catálogo da série H4 não publica parâmetros de aço carbono entre 14 e 25 mm: não são valores omitidos por nós, simplesmente não estão na tabela do fabricante. Se o seu intervalo de trabalho estiver nesse troço, convém pedir à SENFENG uma tabela específica antes de dimensionar a máquina.
Alumínio
| Espessura | H4 · 12 kW | HC · 12 kW | HC · 6 kW |
|---|---|---|---|
| 1 mm | — | — | 50-55 |
| 2 mm | — | — | 25-30 |
| 3 mm | — | — | 13-16 |
| 5 mm | 15-17 | 15-17 | 5,0-6,0 |
| 8 mm | 6,5-9,0 | 6,5-9,0 | 2,0-3,0 |
| 10 mm | 5,0-6,0 | 5,0-6,0 | 1,0-2,0 |
| 16 mm | 1,3-1,8 | 1,3-1,8 | 0,4-0,6 |
| 20 mm | 0,8-1,2 | 0,8-1,2 | — |
| 30 mm | 0,3-0,5 | 0,3-0,5 | — |
No alumínio acontece algo que convém compreender bem: a igual potência, a H4 e a HC publicam exatamente as mesmas velocidades (15-17 m/min a 5 mm, 6,5-9,0 a 8 mm). Neste material o limite é imposto pela fonte laser, não pela plataforma da máquina. Conclusão prática: se a sua produção é alumínio e não vai subir de 12 kW, não pague a H4 pela velocidade de corte; pague-a pela dinâmica dos eixos e pelo intervalo de espessura.

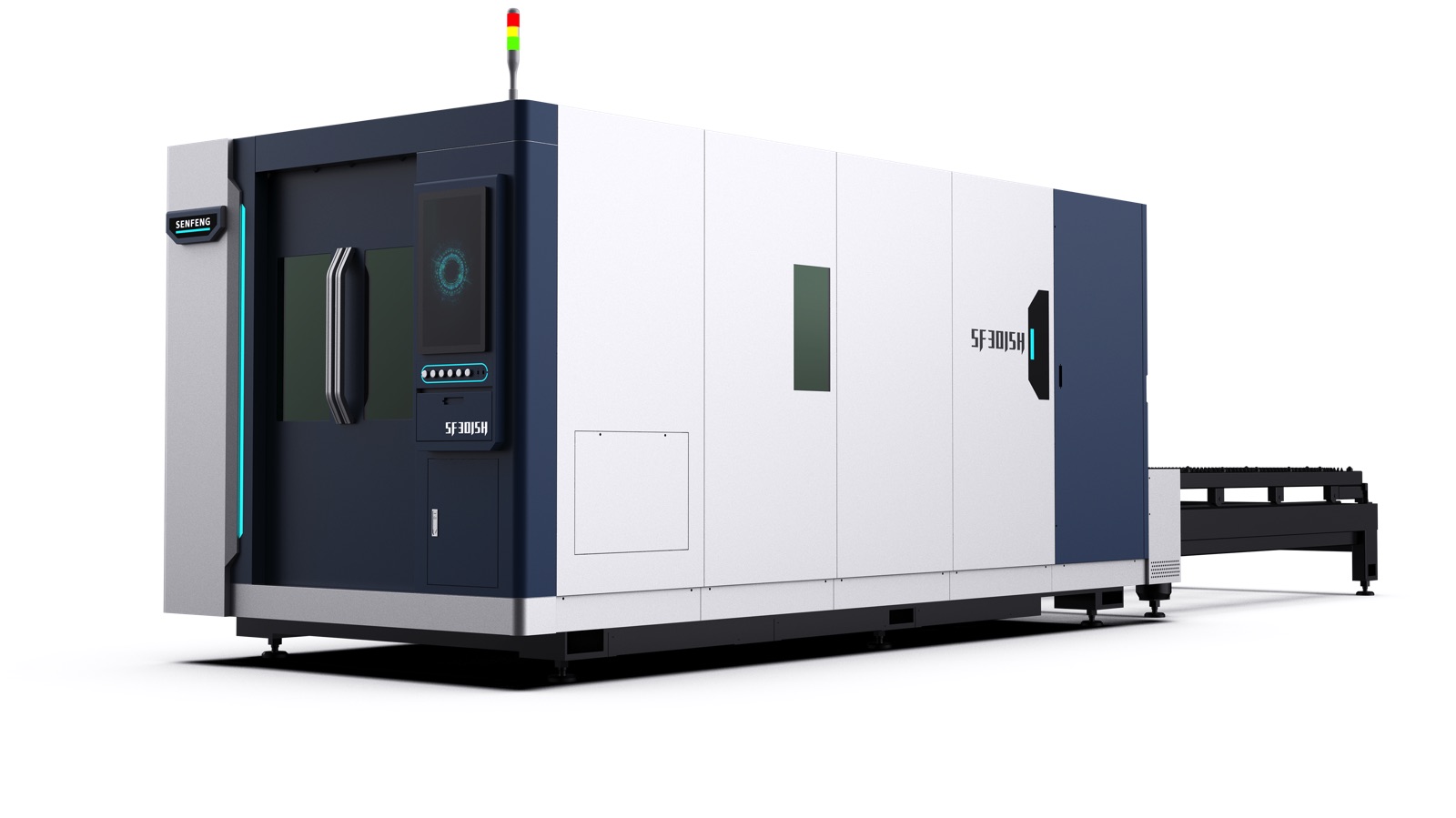

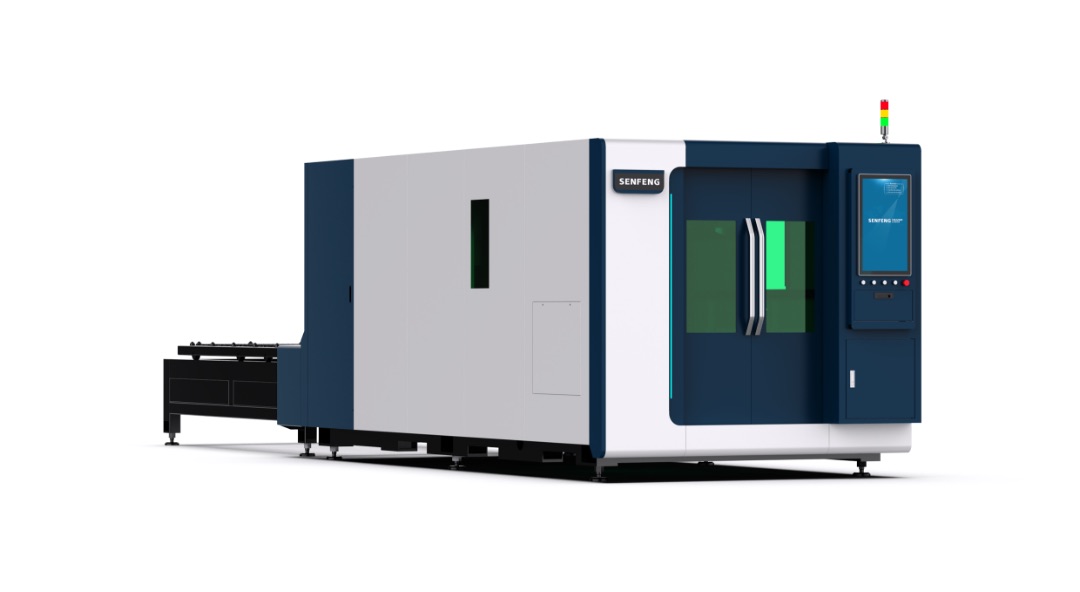

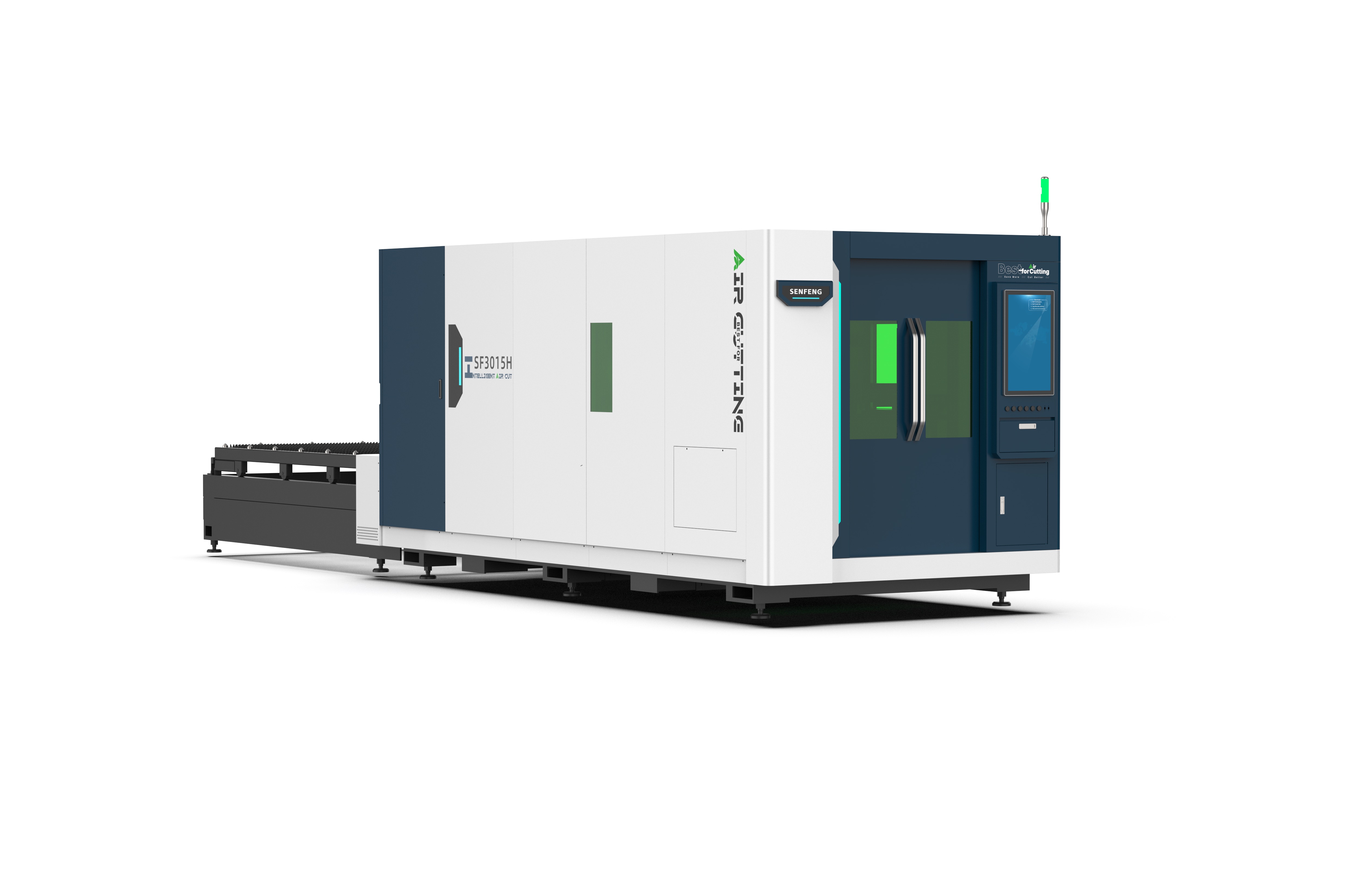

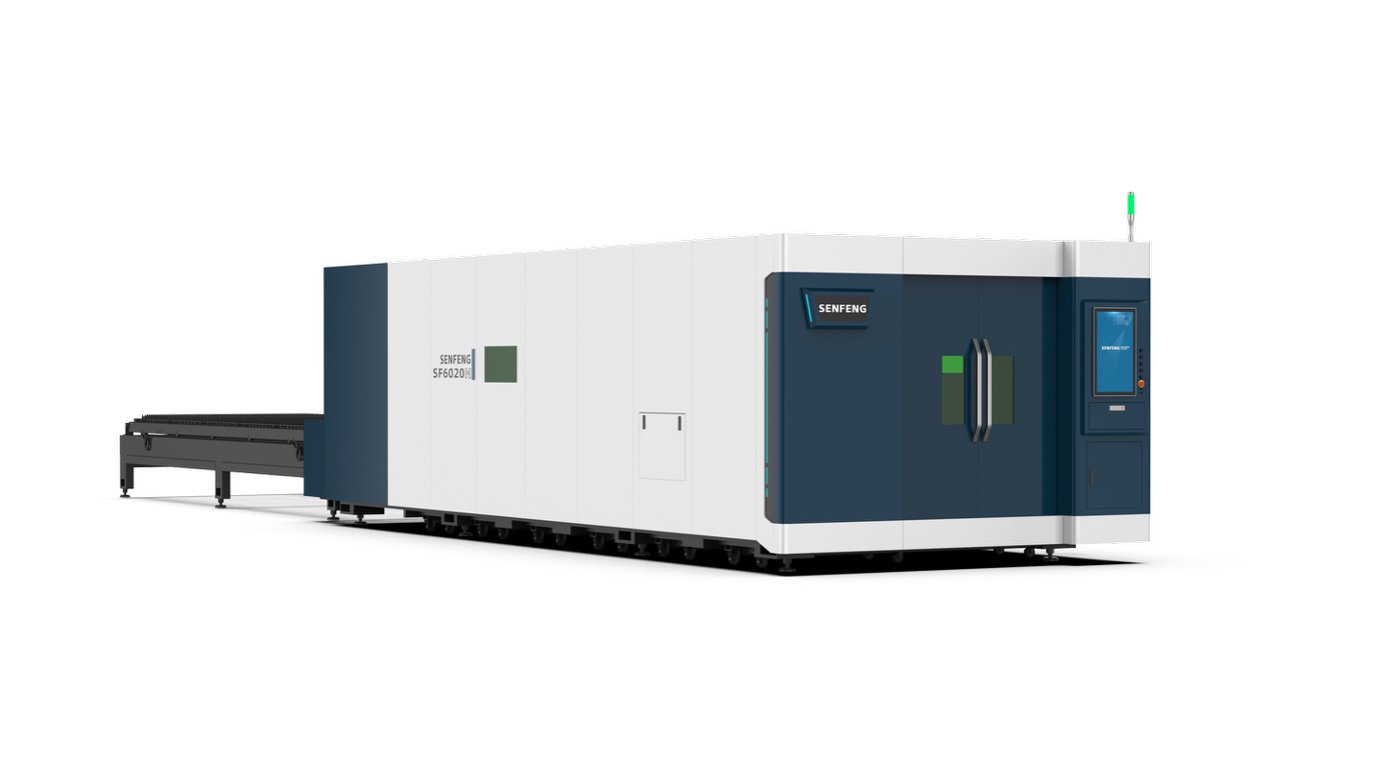

Imagens das duas séries
.jpg)
|
|
|
|
Como escolher entre H4 e HC
- Chapa fina (0,5-3 mm) com muito contorno e nesting denso: a H4, pelos 200 m/min e 2 G. É aí que se ganha tempo de ciclo a sério.
- Chapa grossa (mais de 10 mm) em aço carbono: a velocidade é marcada pelo processo de corte. Uma HC de 6 kW bem configurada faz o trabalho a uma fração do custo se a espessura não passar dos 20 mm.
- Alumínio: a igual potência, mesma velocidade nas duas séries. Decida pelo orçamento e pelo intervalo de espessuras.
- Precisa de mais de 20 mm ou de produção de volume: H4, e se vai automatizar carga/descarga, a configuração com mudança de paletes.
- Peso de chapa: 3000 kg da H4 contra 1100 kg da HC. Se trabalha formatos grandes ou chapa muito grossa, isto pode decidir a compra por si só.
- Precisão: idêntica nas duas (±0,05 mm de posicionamento, ±0,02 mm de repetibilidade). Não é um critério de diferença.
Documentação técnica
- Catálogo SENFENG série H4 · 12-30 kW: descarregar PDF
- Catálogo SENFENG SF3015HC · 6 kW: descarregar PDF
Nota metodológica: as velocidades de corte são valores de referência do fabricante para chapa nova e condições ótimas de gás e óptica. Na prática dependem do estado do bico e da lente, da qualidade superficial da chapa e do consumo de gás. Os catálogos das duas séries são edições distintas, e em algum troço (inox de 6 a 8 mm a 12 kW) a tabela da HC declara valores algo mais altos do que a da H4: se a diferença for determinante para o seu projeto, confirmamo-la com a SENFENG antes de confirmar o pedido.
