Ajuste de coaxialidad de boquilla y centrado del haz láser

Introducción

La coaxialidad de la boquilla garantiza que el haz láser pase exactamente por el centro de la apertura. Un desajuste provoca cortes asimétricos, mayor formación de escoria y posibles daños en la boquilla. Aprende a realizar este ajuste crítico en las máquinas de corte láser SENFENG.

Este artículo está basado en el vídeo de servicio técnico oficial de SENFENG y ha sido adaptado al español por el equipo técnico de DM Nova Tech, importador oficial de SENFENG en España.

Imágenes del proceso

A continuación se muestran fotogramas clave del vídeo que ilustran los momentos más importantes del procedimiento:

Procedimiento completo paso a paso

A continuación se detalla el procedimiento completo tal y como se describe en el vídeo de servicio técnico:

• Paso 1. Herramientas necesarias.
• Paso 2. Cinta transparente, boquilla de 1,2 mm M25, llave Allen, lupa.
• Paso 3. Paso uno: abra el software de corte y haga clic en origen de enfoque.

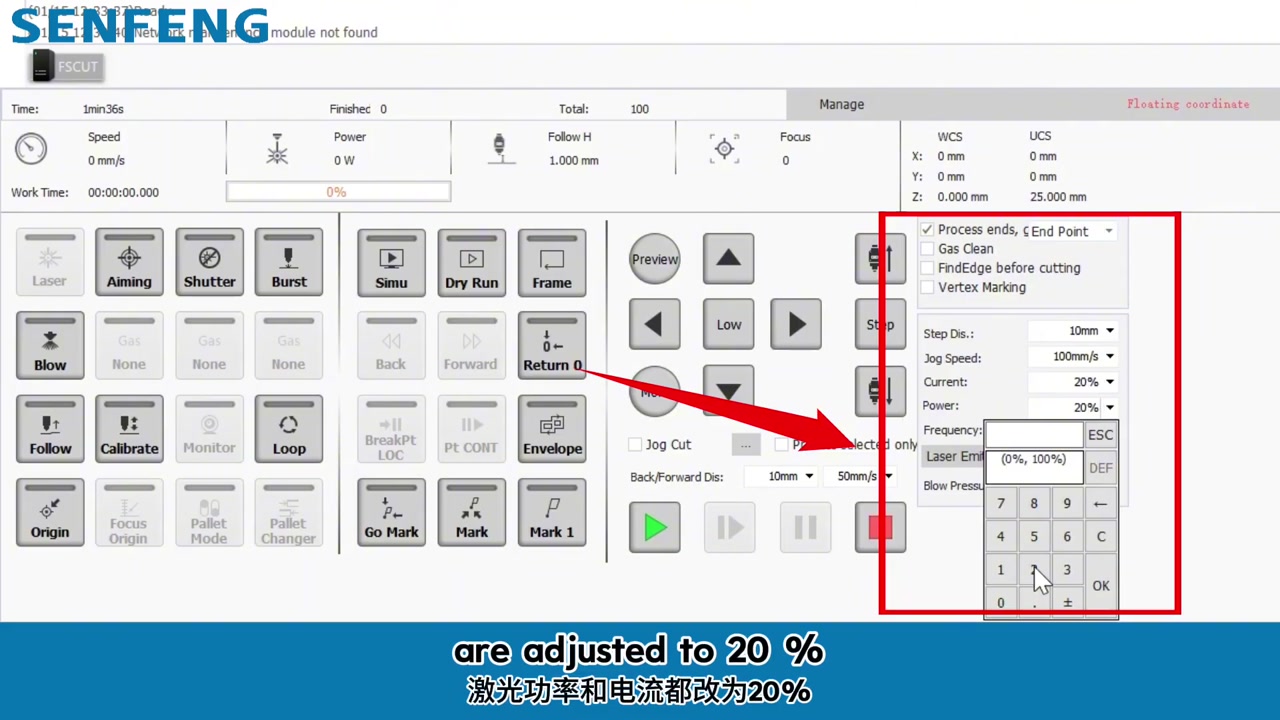

• Paso 4. Paso dos: ajuste tanto la potencia como la corriente del láser al 20%.
• Paso 5. Paso tres: use una boquilla de 1,2 mm.
• Paso 6. Paso cuatro: coloque un trozo de cinta transparente plana sobre la punta de la boquilla.
• Paso 7. Presiónela ligeramente con el pulgar.
• Paso 8. Paso cinco: active la función de obturador.

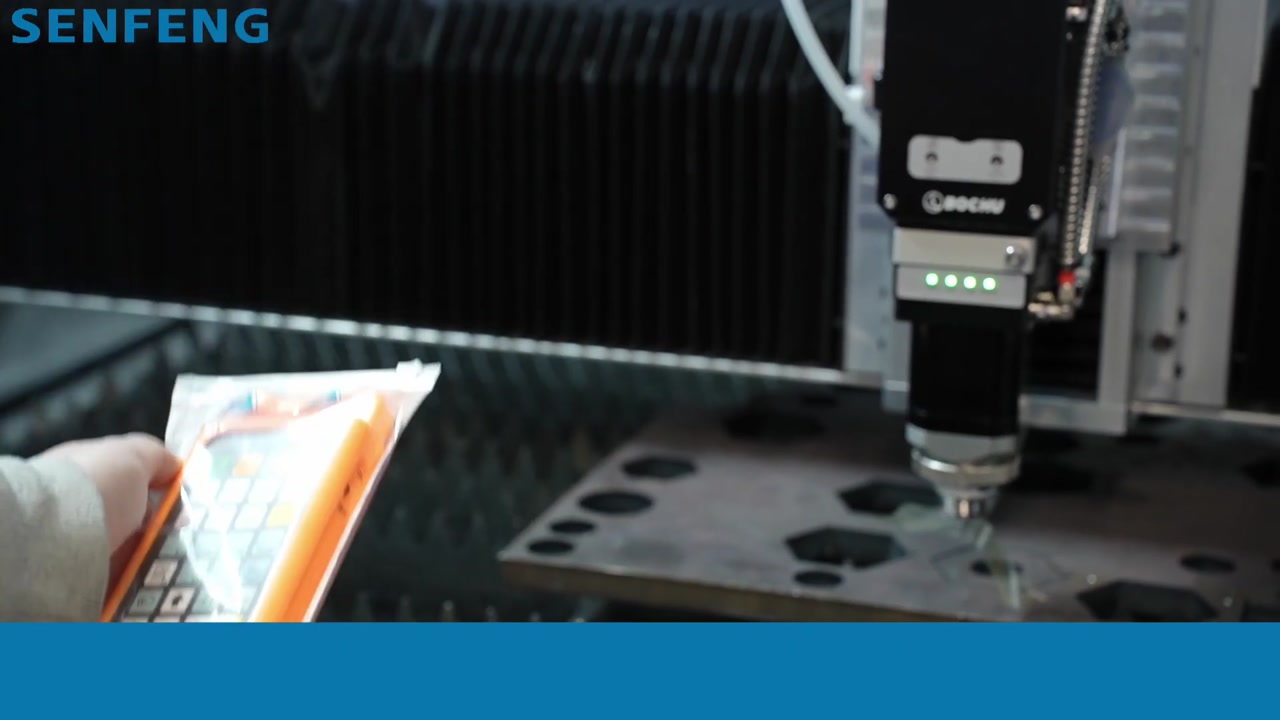

• Paso 9. Paso seis: mantenga pulsado el botón láser del mando a distancia.
• Paso 10. Paso siete: cierre el obturador para evitar lesiones accidentales.
• Paso 11. Paso ocho: retire la cinta con cuidado.
• Paso 12. Observe el punto láser a la luz para ver si está centrado en el círculo.
• Paso 13. Se recomienda usar una lupa.

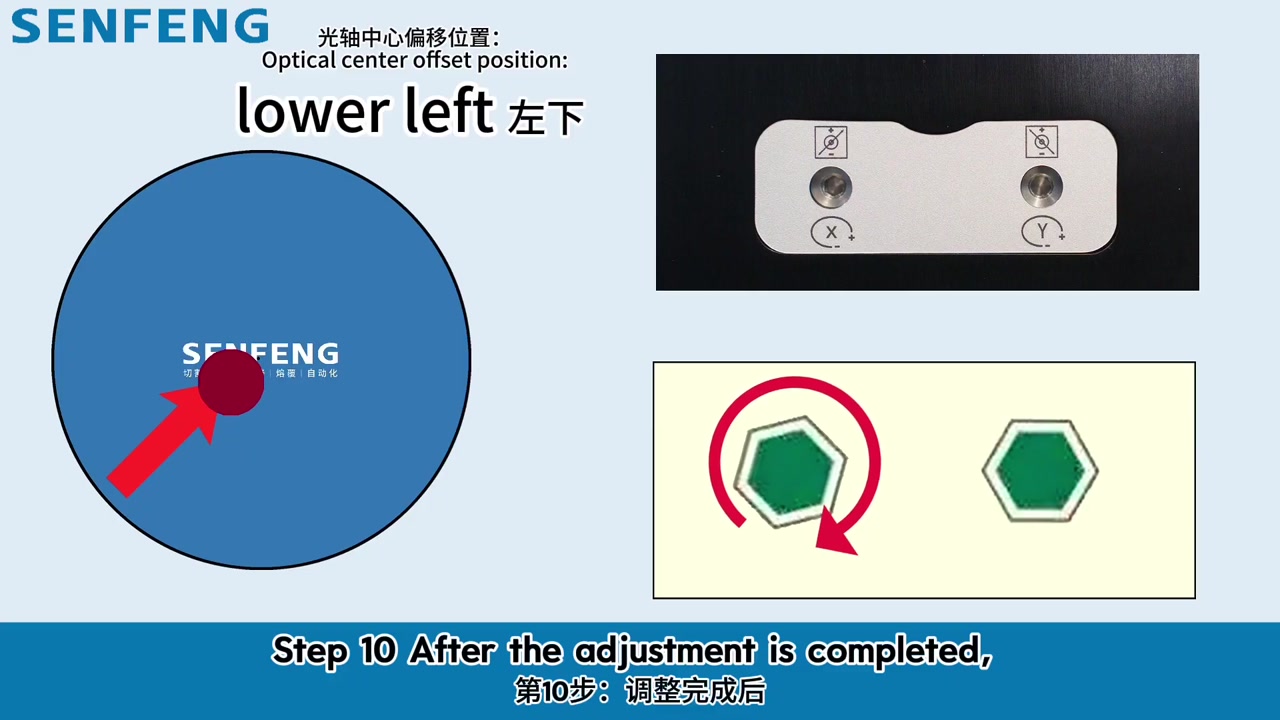

• Paso 14. Si el punto no está centrado, use la llave Allen para ajustar los tornillos XY del cabezal láser.
• Paso 15. Tras el ajuste, repita los pasos 4 al 9 hasta que el punto láser quede alineado en el centro de la boquilla.

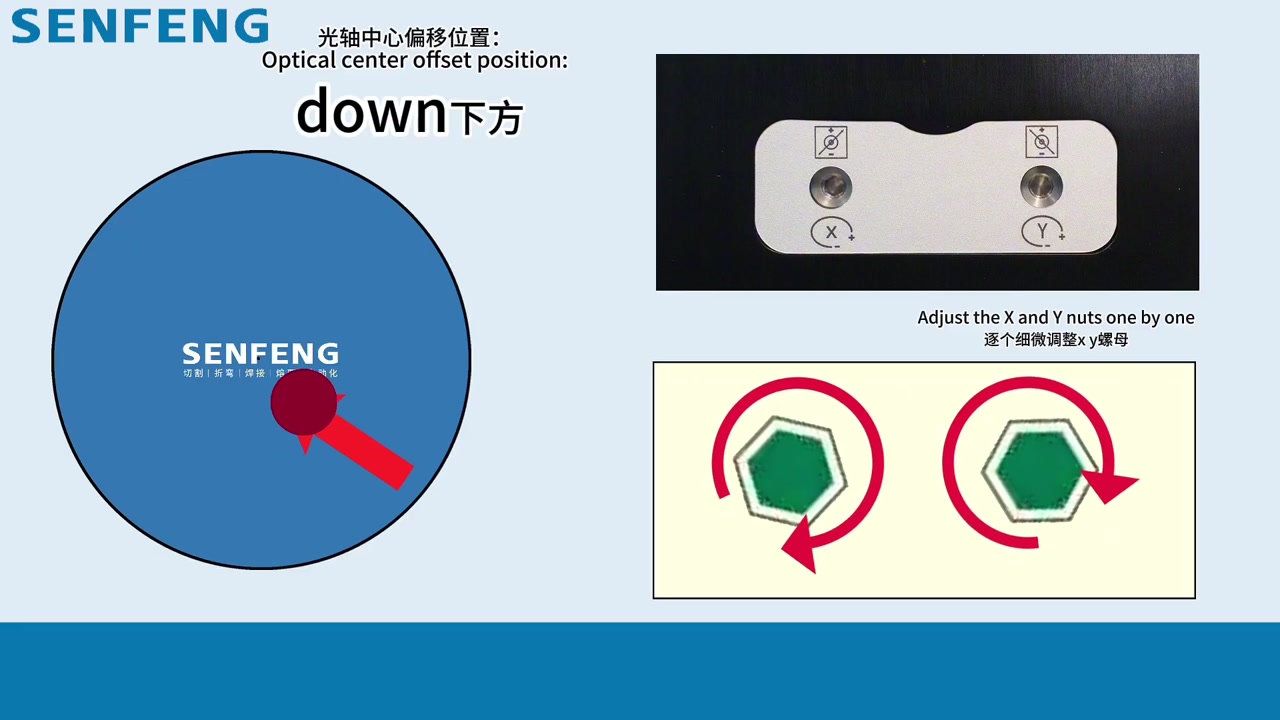

• Paso 16. La animación muestra cómo centrar el haz en la boquilla con los tornillos de ajuste XY.
• Paso 17. Si el problema no puede resolverse con esta guía, contacte con nuestro departamento de servicio posventa en línea o con nuestro ingeniero para mayor asistencia.
• Paso 18. Gracias por su tiempo.

Recomendaciones técnicas y de seguridad

Antes de realizar cualquier intervención en una máquina de corte láser, ten en cuenta las siguientes recomendaciones:

• Desconecta siempre la máquina de la red eléctrica antes de manipular componentes ópticos, eléctricos o mecánicos.
• Usa equipos de protección individual (EPI): guantes de nitrilo para ópticas, gafas de seguridad y calzado con protección.
• Trabaja en entorno limpio: la contaminación por polvo o grasa en ópticas puede causar daños irreversibles.
• No improvises: si el procedimiento no resulta según lo esperado, detente y contacta con el servicio técnico oficial.
• Registra las intervenciones en el libro de mantenimiento de la máquina.
• Usa siempre recambios originales SENFENG para garantizar el rendimiento y la garantía del equipo.

Periodicidad recomendada

Las frecuencias exactas dependen del material procesado, potencia utilizada y condiciones del entorno. Consulta el manual específico de tu modelo.
