Cómo resolver la alarma de capacitancia a cero en máquinas SENFENG

Introducción

Cuando el sensor de capacitancia reporta valor cero, la máquina no puede operar de forma segura ya que ha perdido completamente la referencia de altura. Esta alarma crítica requiere intervención inmediata. Aquí te explicamos el procedimiento completo de diagnóstico y reparación.

Este artículo está basado en el vídeo de servicio técnico oficial de SENFENG y ha sido adaptado al español por el equipo técnico de DM Nova Tech, importador oficial de SENFENG en España.

Imágenes del proceso

A continuación se muestran fotogramas clave del vídeo que ilustran los momentos más importantes del procedimiento:

Procedimiento completo paso a paso

A continuación se detalla el procedimiento completo tal y como se describe en el vídeo de servicio técnico:

• Paso 1. [música] Herramientas necesarias.
• Paso 2. Gire al modo de zumbador y seleccione el modo de continuidad, se escuchará un pitido al conectar.
• Paso 3. Método de diagnóstico.

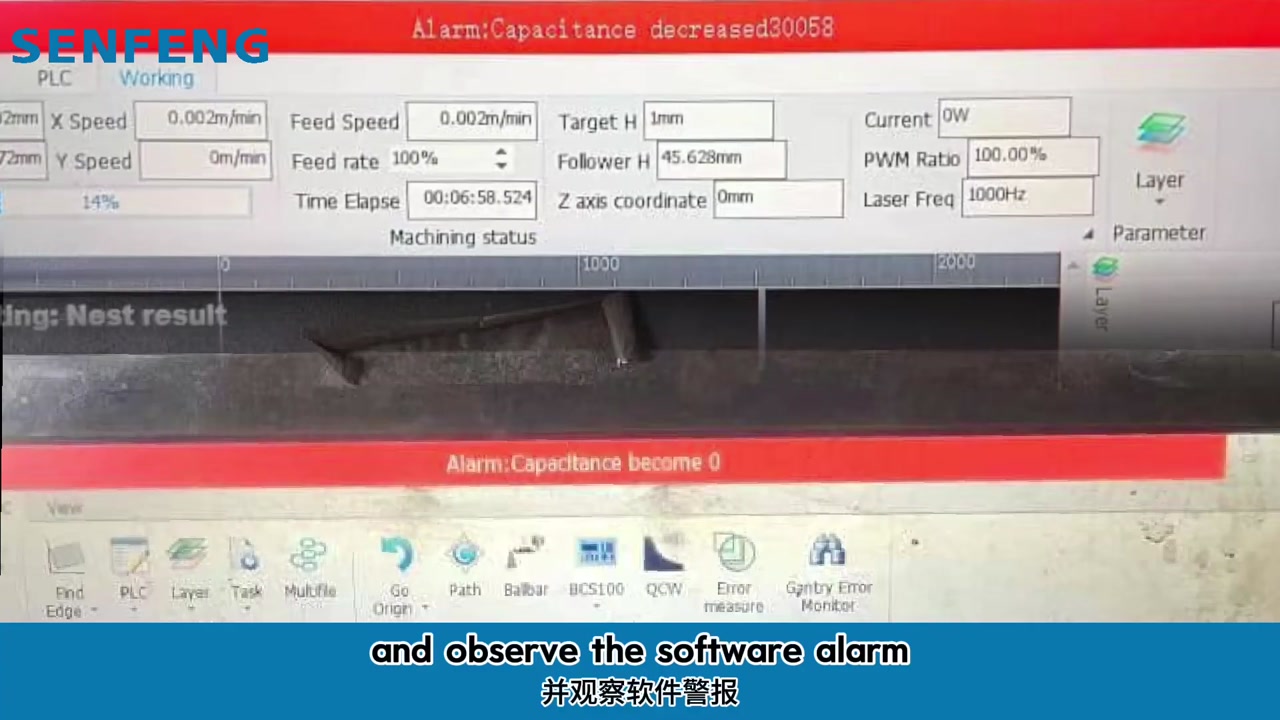

• Paso 4. Desconecte el cable RF del cabezal láser y observe la alarma en el software.
• Paso 5. Verifique si el valor de capacitancia es cero.
• Paso 6. Solución uno: el valor de capacitancia no es cero.
• Paso 7. Paso uno: retire el anillo cerámico e inspeccione si hay daños.

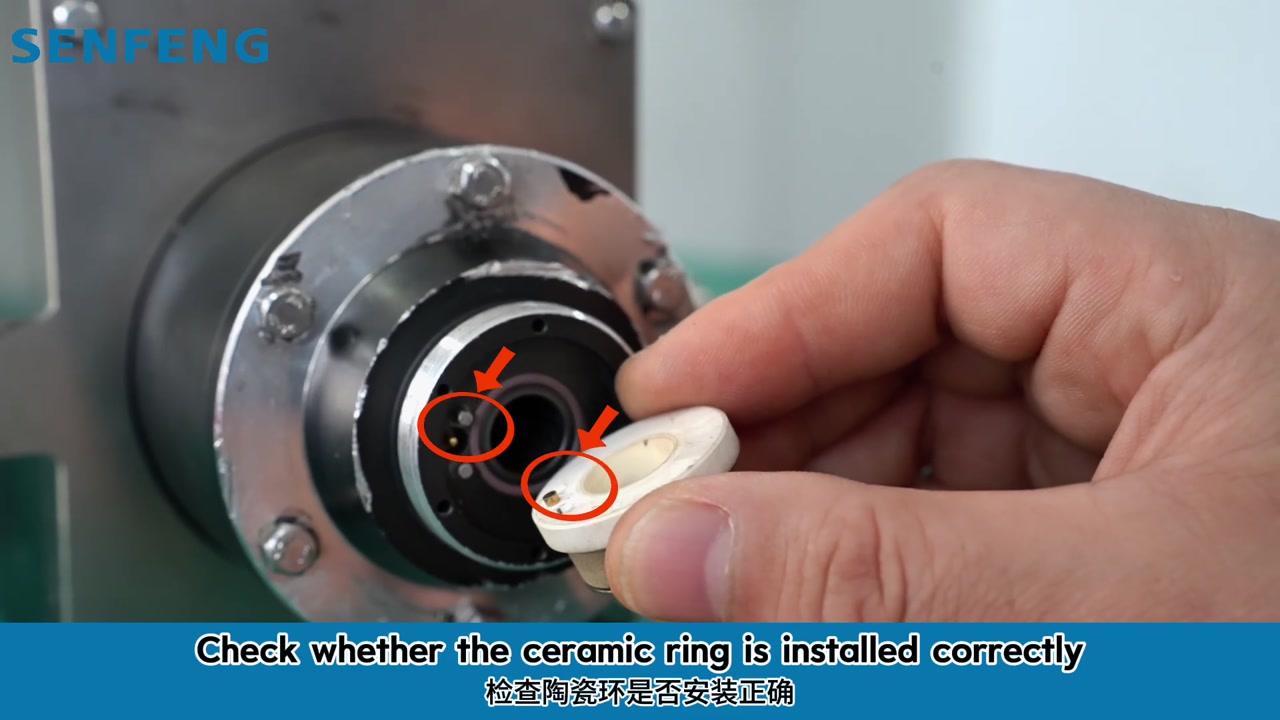

• Paso 8. Paso dos: compruebe si el anillo cerámico está instalado correctamente.
• Paso 9. Paso tres: pruebe la continuidad del poste de cobre del condensador y la interfaz del cable RF con el multímetro.
• Paso 10. Paso cuatro: si no hay continuidad, reemplace el componente condensador.
• Paso 11. Solución dos: el valor de capacitancia es cero.
• Paso 12. Paso uno: pruebe el cable RF con el multímetro.
• Paso 13. Si está desconectado, reemplácelo.
• Paso 14. Si está conectado, continúe con el diagnóstico.
• Paso 15. Paso dos: prueba de cortocircuito.

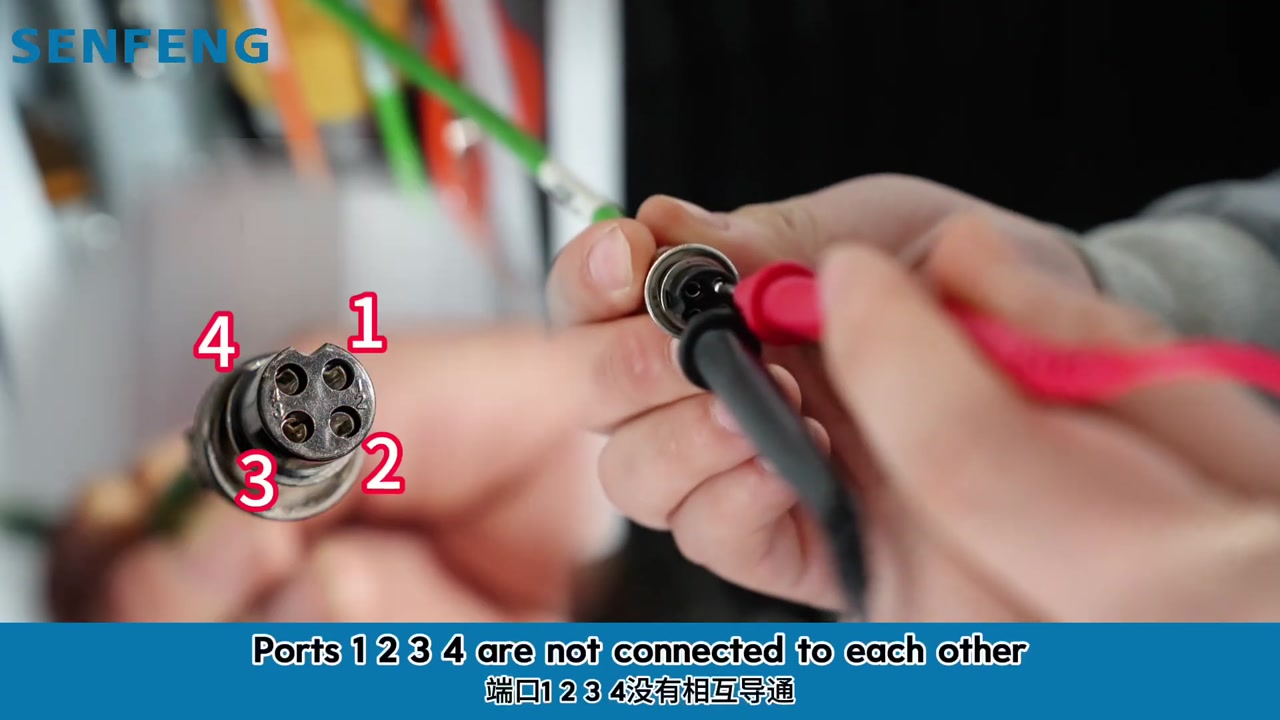

• Paso 16. Los puertos 1 2 3 4 no están conectados entre sí, lo cual es normal.
• Paso 17. Si se conectan, el cable de señal debe reemplazarse.
• Paso 18. Prueba de circuito abierto.
• Paso 19. Use el multímetro para probar ambos extremos del cable de señal para verificar si el puerto correspondiente está abierto.
• Paso 20. Si está abierto, el cable de señal debe reemplazarse.
• Paso 21. Paso tres: prueba del amplificador.
• Paso 22. Si los cables RF y de señal están en buen estado, pruebe el amplificador.
• Paso 23. Configure el multímetro en modo de prueba de diodos.

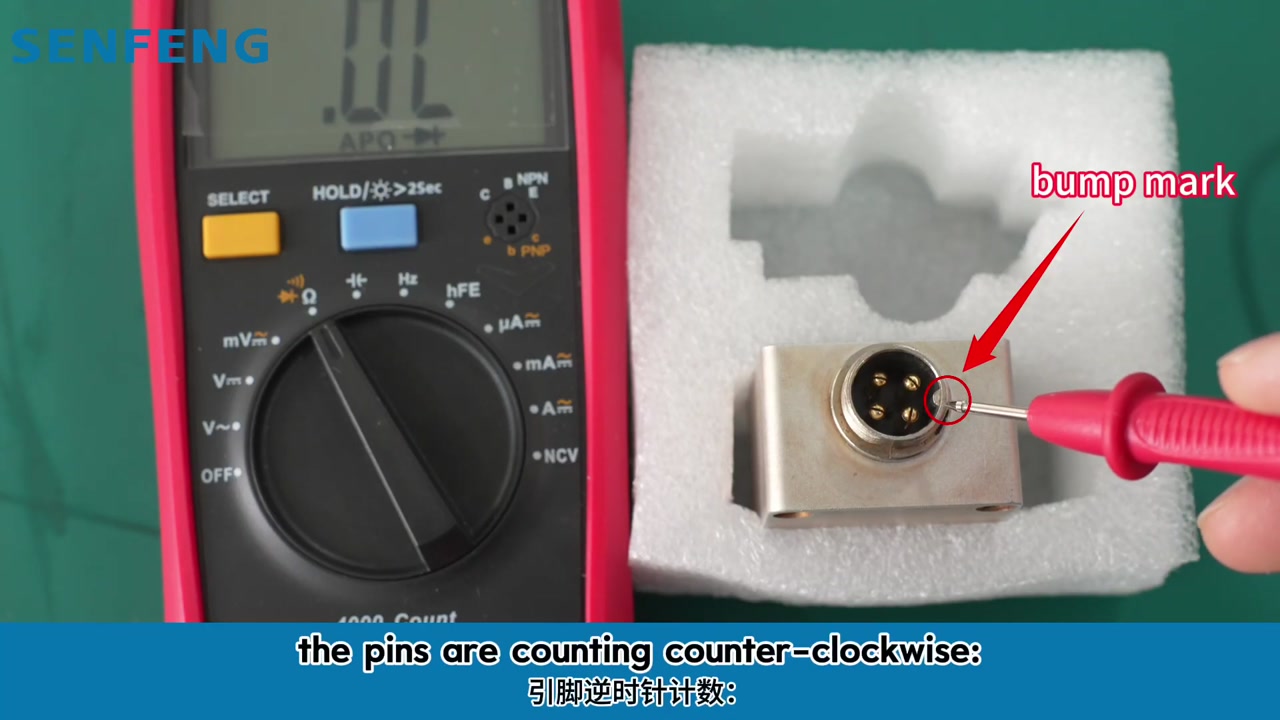

• Paso 24. La numeración de pines comienza desde el resalte.
• Paso 25. Los pines se cuentan en sentido antihorario.
• Paso 26. Pin uno, pin dos, pin tres, pin cuatro.
• Paso 27. Método de medición.
• Paso 28. Conecte el cable rojo positivo del multímetro al pin 4.
• Paso 29. Use el cable negro negativo para tocar pin uno, pin 2, pin 3 y el terminal de tornillo de radiofrecuencia.
• Paso 30. Valores de referencia normales.
• Paso 31. Pin uno igual a aproximadamente 0,5.
• Paso 32. Pin 2 igual a 0, estado normal.

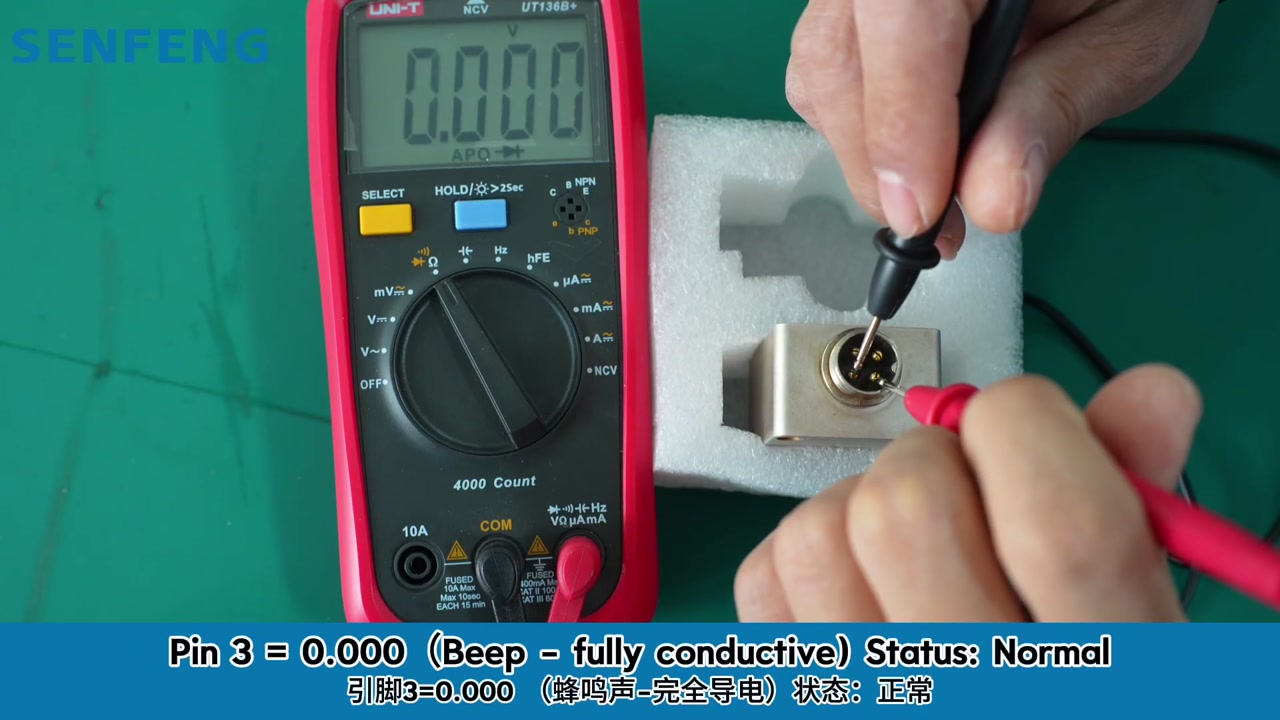

• Paso 33. Pin 3 igual a cero.
• Paso 34. Terminal de tornillo RF igual a cero.
• Paso 35. Si sus lecturas coinciden con las especificaciones, el amplificador está bien.

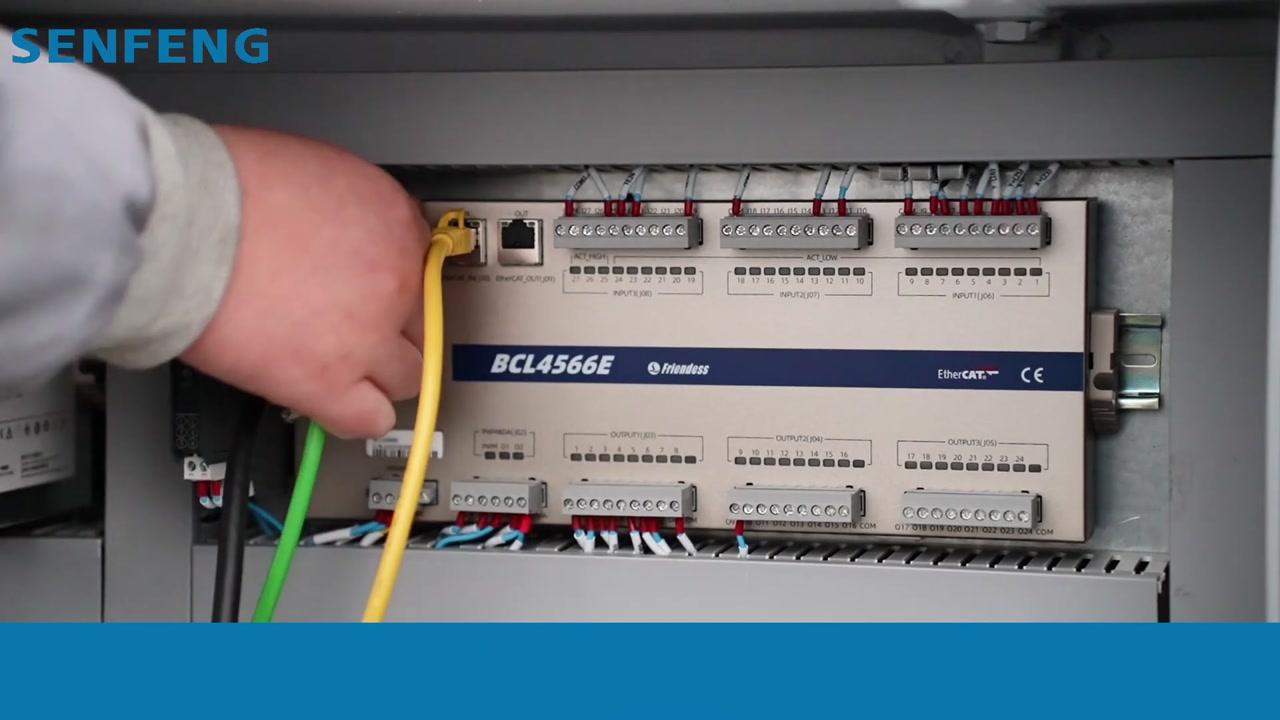

• Paso 36. Inspeccione la placa de control.
• Paso 37. Si las lecturas se desvían de las especificaciones, el amplificador está dañado y debe reemplazarse.
• Paso 38. Si el problema no puede resolverse con esta guía, contacte con nuestro departamento de servicio posventa en línea o con nuestro ingeniero para mayor asistencia.
• Paso 39. Gracias por su tiempo.

Recomendaciones técnicas y de seguridad

Antes de realizar cualquier intervención en una máquina de corte láser, ten en cuenta las siguientes recomendaciones:

• Desconecta siempre la máquina de la red eléctrica antes de manipular componentes ópticos, eléctricos o mecánicos.
• Usa equipos de protección individual (EPI): guantes de nitrilo para ópticas, gafas de seguridad y calzado con protección.
• Trabaja en entorno limpio: la contaminación por polvo o grasa en ópticas puede causar daños irreversibles.
• No improvises: si el procedimiento no resulta según lo esperado, detente y contacta con el servicio técnico oficial.
• Registra las intervenciones en el libro de mantenimiento de la máquina.
• Usa siempre recambios originales SENFENG para garantizar el rendimiento y la garantía del equipo.

Periodicidad recomendada

Las frecuencias exactas dependen del material procesado, potencia utilizada y condiciones del entorno. Consulta el manual específico de tu modelo.
