Cómo diagnosticar y resolver la alarma EtherCAT en máquinas SENFENG

Introducción

La alarma EtherCAT indica un fallo en el bus de comunicación industrial que conecta la tarjeta de control con los servomotores y otros dispositivos de la máquina. Es una de las alarmas más importantes y puede tener varias causas. Explicamos el proceso de diagnóstico y resolución paso a paso.

Este artículo está basado en el vídeo de servicio técnico oficial de SENFENG y ha sido adaptado al español por el equipo técnico de DM Nova Tech, importador oficial de SENFENG en España.

Imágenes del proceso

A continuación se muestran fotogramas clave del vídeo que ilustran los momentos más importantes del procedimiento:

Procedimiento completo paso a paso

A continuación se detalla el procedimiento completo tal y como se describe en el vídeo de servicio técnico:

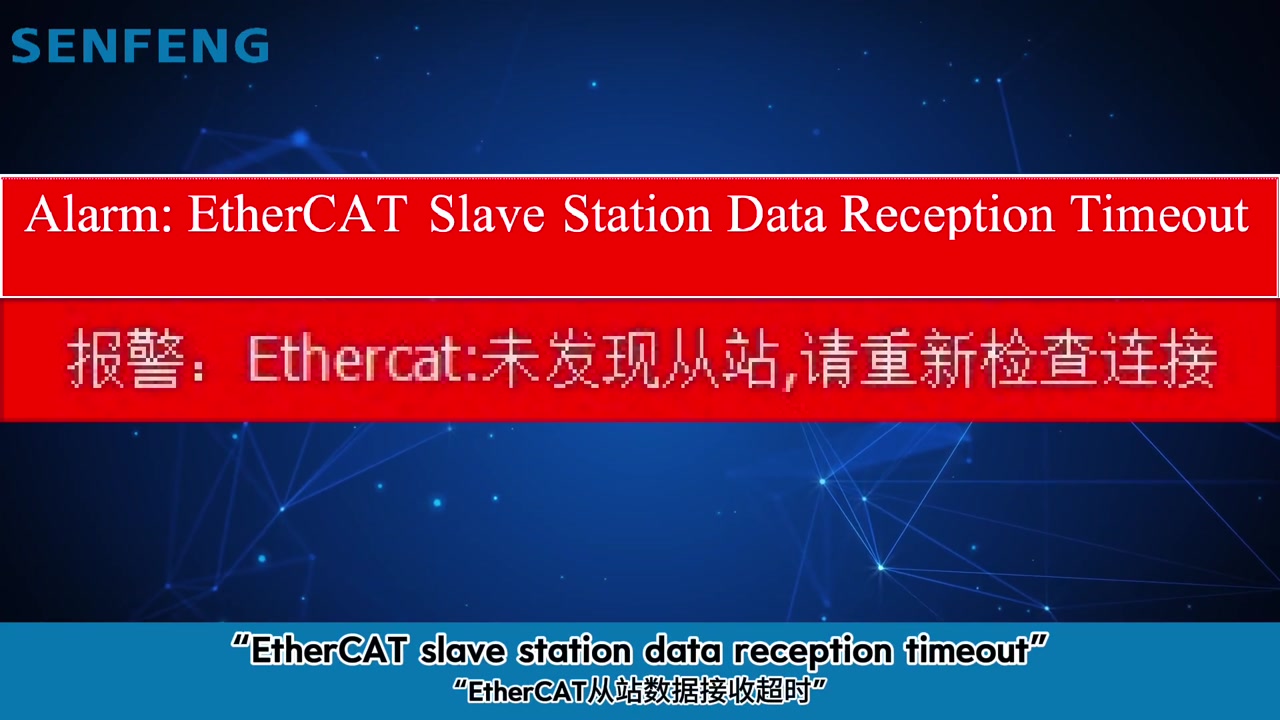

• Paso 1. Cuando la máquina muestra una alarma como tiempo de espera de recepción de datos o estación esclava no encontrada.
• Paso 2. Cómo resolver la situación.
• Paso 3. Siga estos pasos.
• Paso 4. Cuando el programa arranca, si no se detecta ninguna conexión esclava EtherCAT, se activará una alarma.

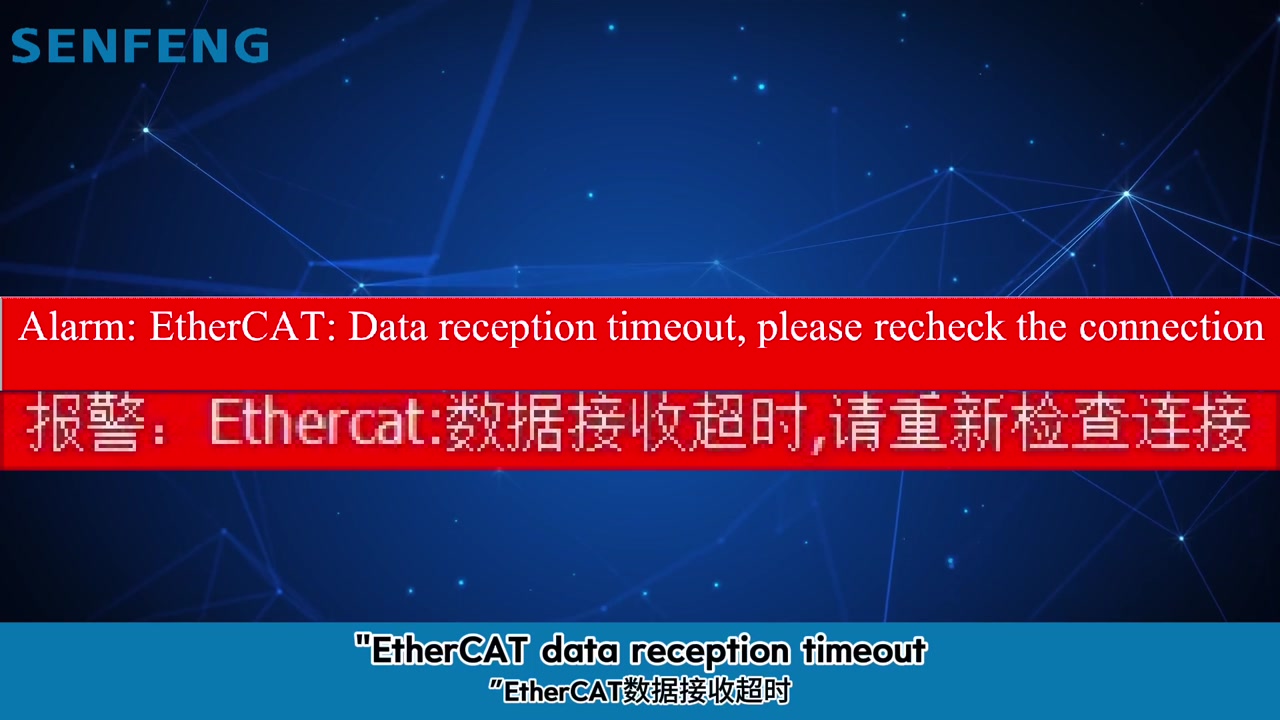

• Paso 5. Tiempo de espera de recepción de datos de la estación esclava EtherCAT durante la operación.
• Paso 6. Si se detecta un tiempo de espera de recepción, se activará una alarma.
• Paso 7. Tiempo de espera EtherCAT.
• Paso 8. Revise la conexión.
• Paso 9. Paso uno: doble clic en configuración SIP cut.

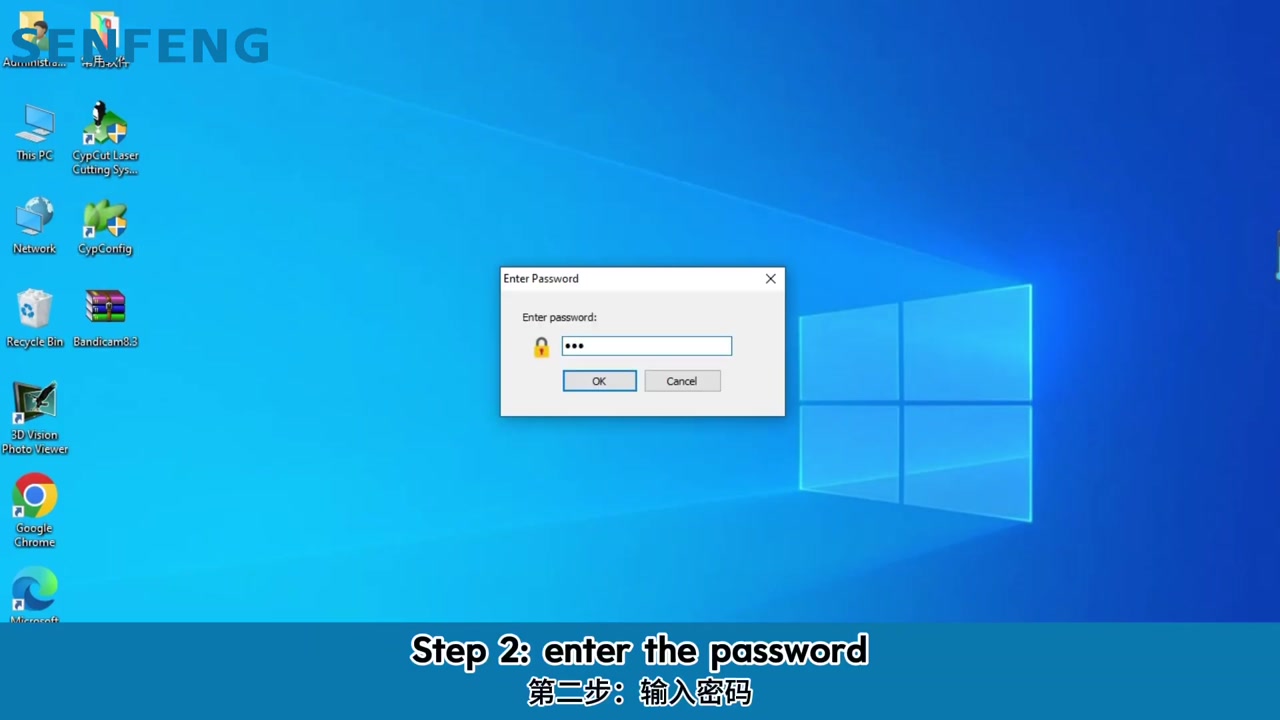

• Paso 10. Paso dos: introduzca la contraseña 61259023.
• Paso 11. Haga clic en aceptar.
• Paso 12. Paso tres: haga clic en IO extendido.
• Paso 13. Paso cuatro: primero seleccione el modelo de placa y luego inicie el escaneo.
• Paso 14. Solución uno: hardware detectado.

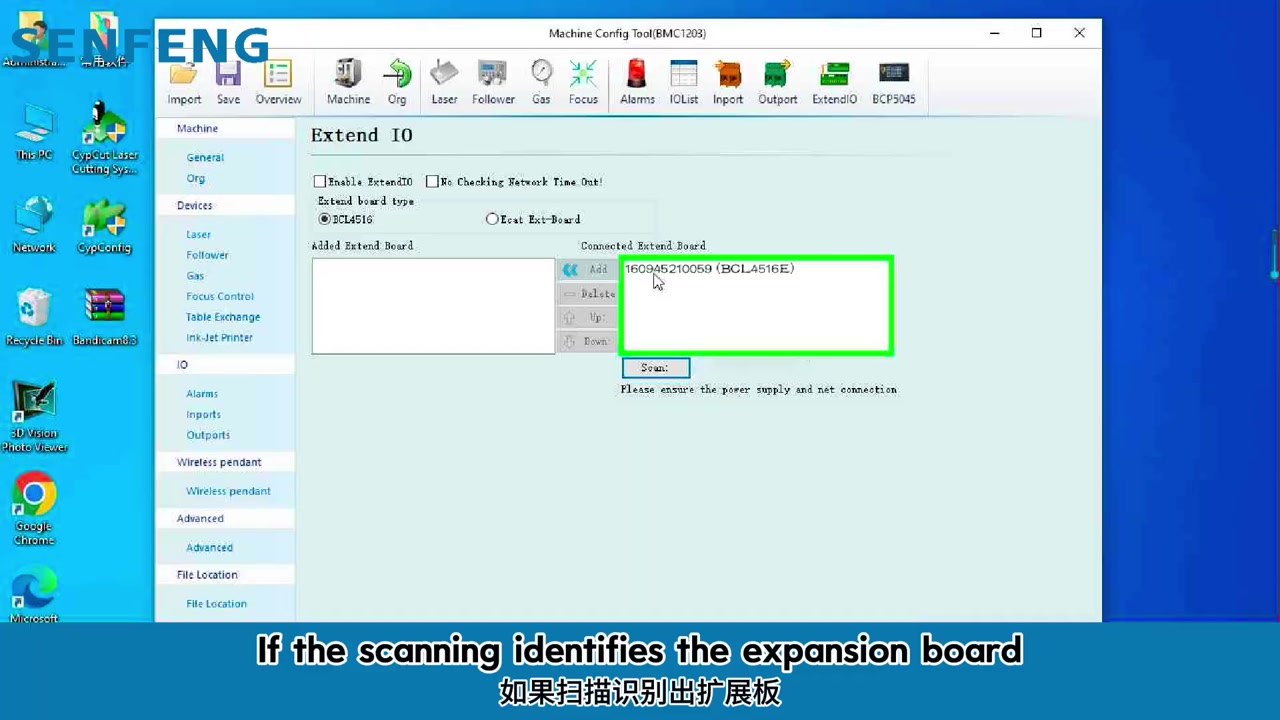

• Paso 15. Si el escaneo identifica la placa de expansión, su número de modelo se mostrará en la parte superior de la interfaz.
• Paso 16. Paso uno: haga clic en añadir para agregarlo a la lista de elementos configurados a la izquierda.
• Paso 17. Paso dos: haga clic en guardar.
• Paso 18. Solución dos: hardware no detectado.

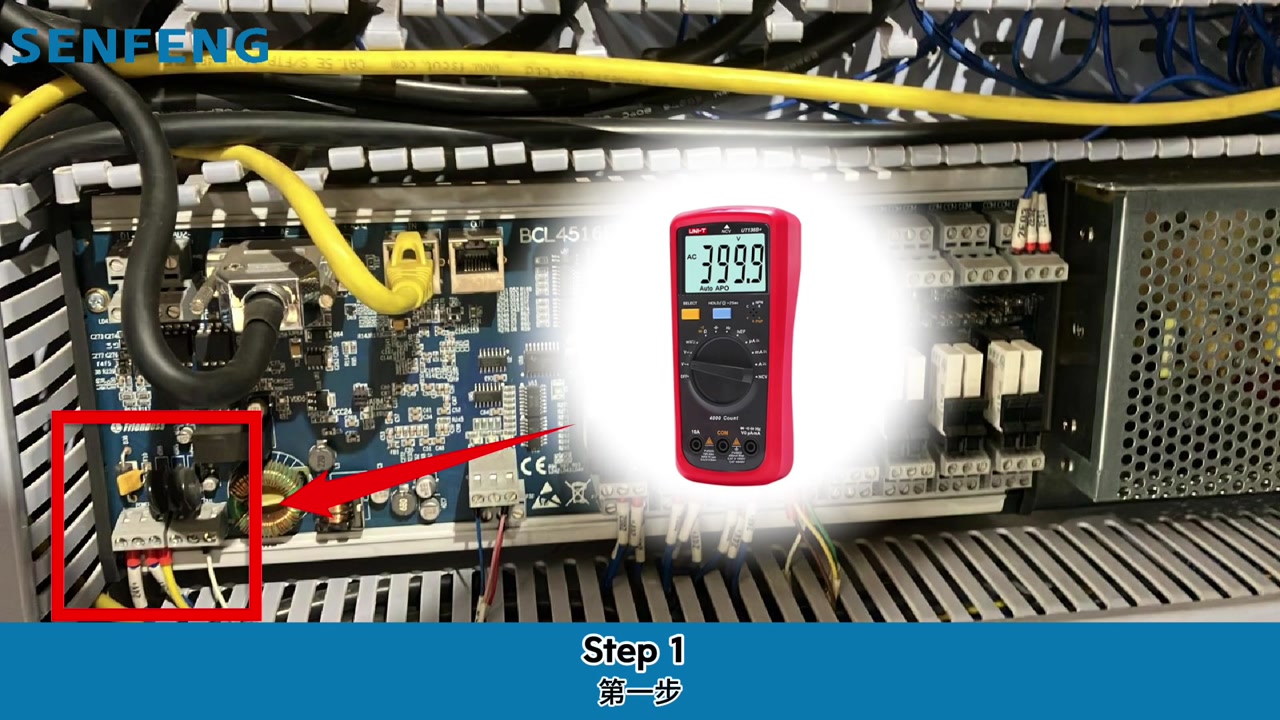

• Paso 19. Si el escaneo falla, paso uno: use un amperímetro para verificar si el voltaje de entrada de la placa de expansión es 24 V.
• Paso 20. Paso dos: si el voltaje es normal, pruebe a cambiar el cable de red.
• Paso 21. Si el problema no puede resolverse con esta guía, contacte con nuestro departamento de servicio posventa en línea o con nuestro ingeniero para mayor asistencia.
• Paso 22. Gracias por su tiempo.

Recomendaciones técnicas y de seguridad

Antes de realizar cualquier intervención en una máquina de corte láser, ten en cuenta las siguientes recomendaciones:

• Desconecta siempre la máquina de la red eléctrica antes de manipular componentes ópticos, eléctricos o mecánicos.
• Usa equipos de protección individual (EPI): guantes de nitrilo para ópticas, gafas de seguridad y calzado con protección.
• Trabaja en entorno limpio: la contaminación por polvo o grasa en ópticas puede causar daños irreversibles.
• No improvises: si el procedimiento no resulta según lo esperado, detente y contacta con el servicio técnico oficial.
• Registra las intervenciones en el libro de mantenimiento de la máquina.
• Usa siempre recambios originales SENFENG para garantizar el rendimiento y la garantía del equipo.

Periodicidad recomendada

Las frecuencias exactas dependen del material procesado, potencia utilizada y condiciones del entorno. Consulta el manual específico de tu modelo.
