Cómo realizar la prueba del amplificador de señal en máquinas láser SENFENG

Introducción

El amplificador de señal es un componente electrónico clave en el sistema de control del cabezal de corte. Cuando falla o su señal se degrada, aparecen problemas de corte imprecisos o errores de seguimiento de altura. Este artículo explica cómo diagnosticar el estado del amplificador en máquinas SENFENG.

Este artículo está basado en el vídeo de servicio técnico oficial de SENFENG y ha sido adaptado al español por el equipo técnico de DM Nova Tech, importador oficial de SENFENG en España.

Imágenes del proceso

A continuación se muestran fotogramas clave del vídeo que ilustran los momentos más importantes del procedimiento:

Procedimiento completo paso a paso

A continuación se detalla el procedimiento completo tal y como se describe en el vídeo de servicio técnico:

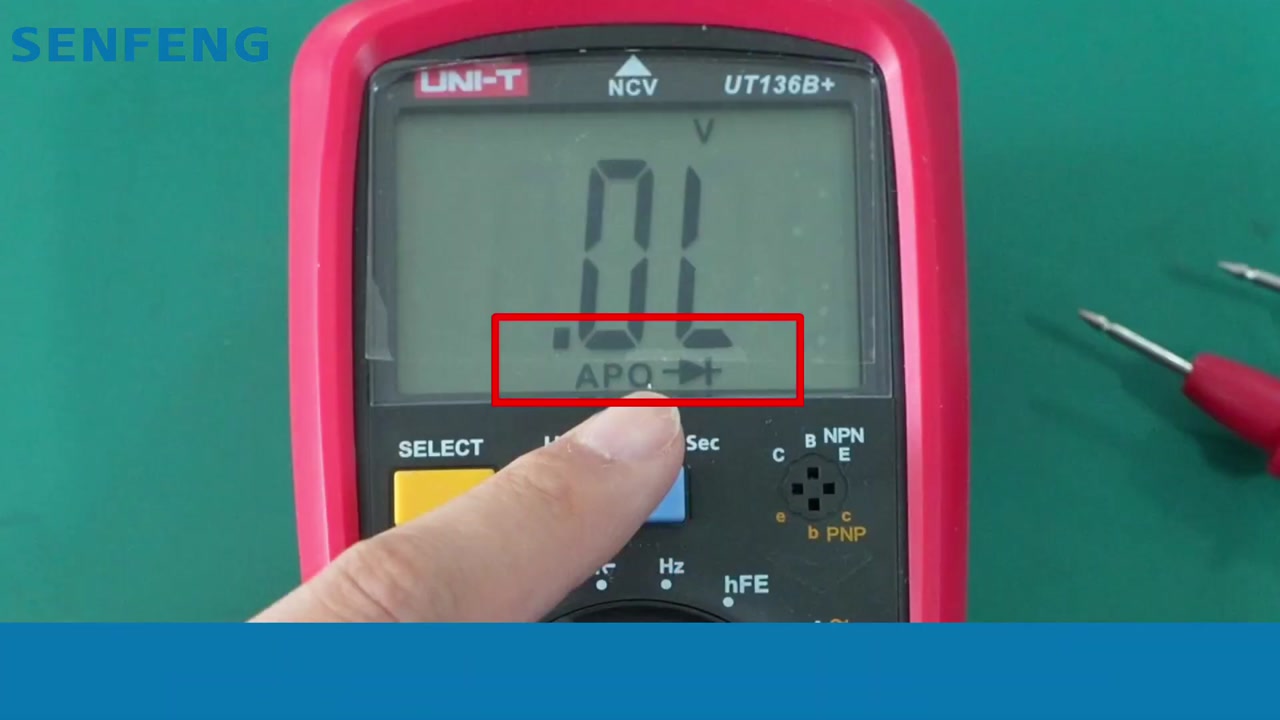

• Paso 1. Prepare un multímetro y configúrelo en modo de prueba de diodos.
• Paso 2. La numeración de pines comienza desde el resalte.
• Paso 3. Los pines se cuentan en sentido antihorario.

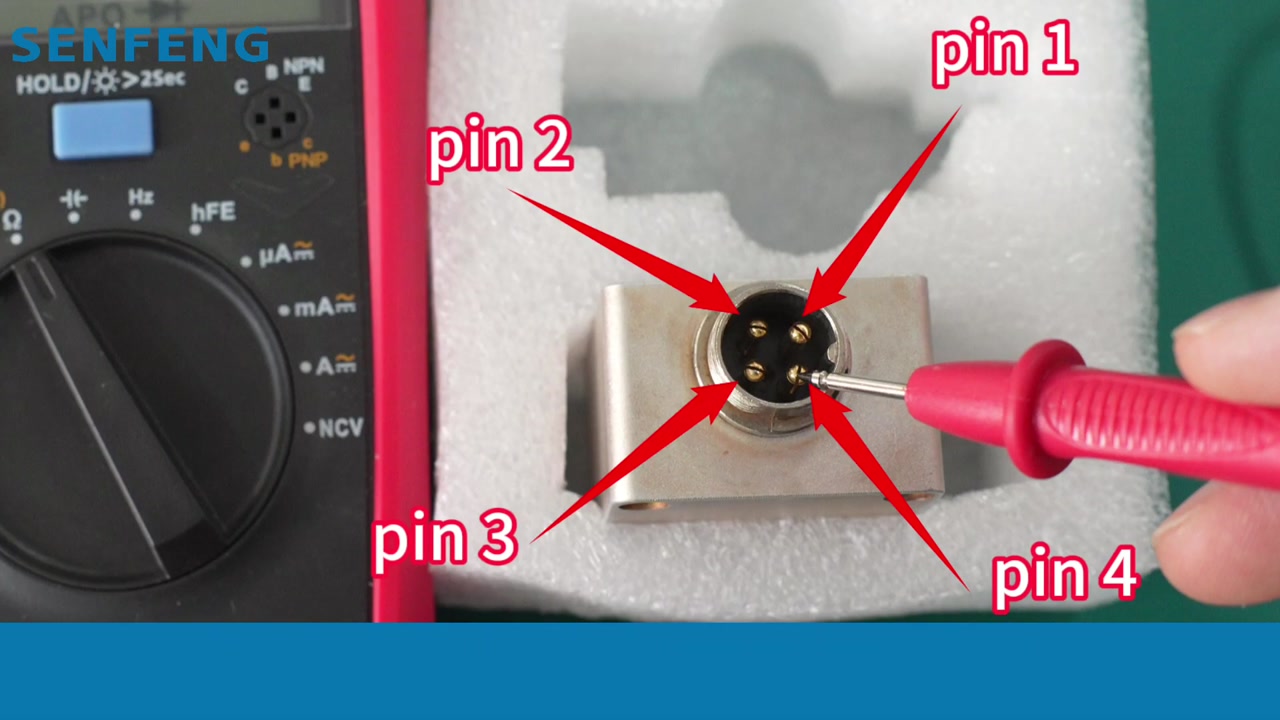

• Paso 4. Pin uno, pin dos, pin 3, pin 4.
• Paso 5. Método de medición.
• Paso 6. Conecte el cable rojo positivo del multímetro al pin cuatro.

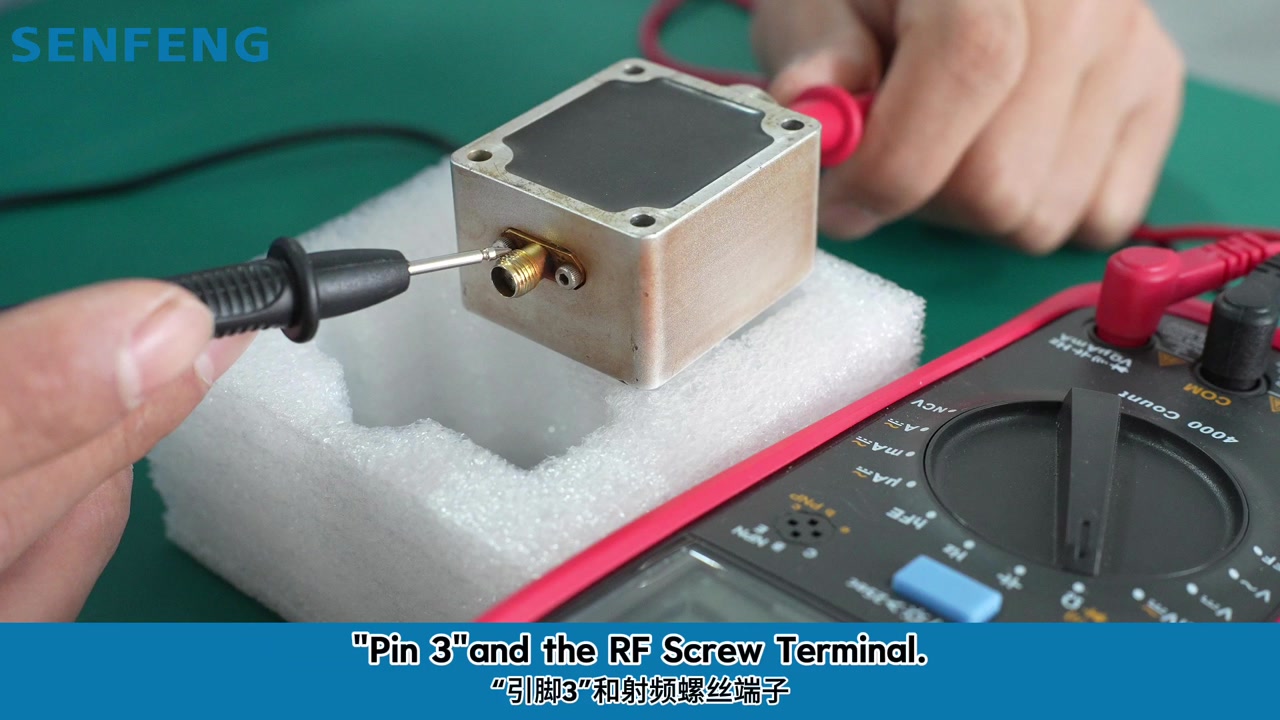

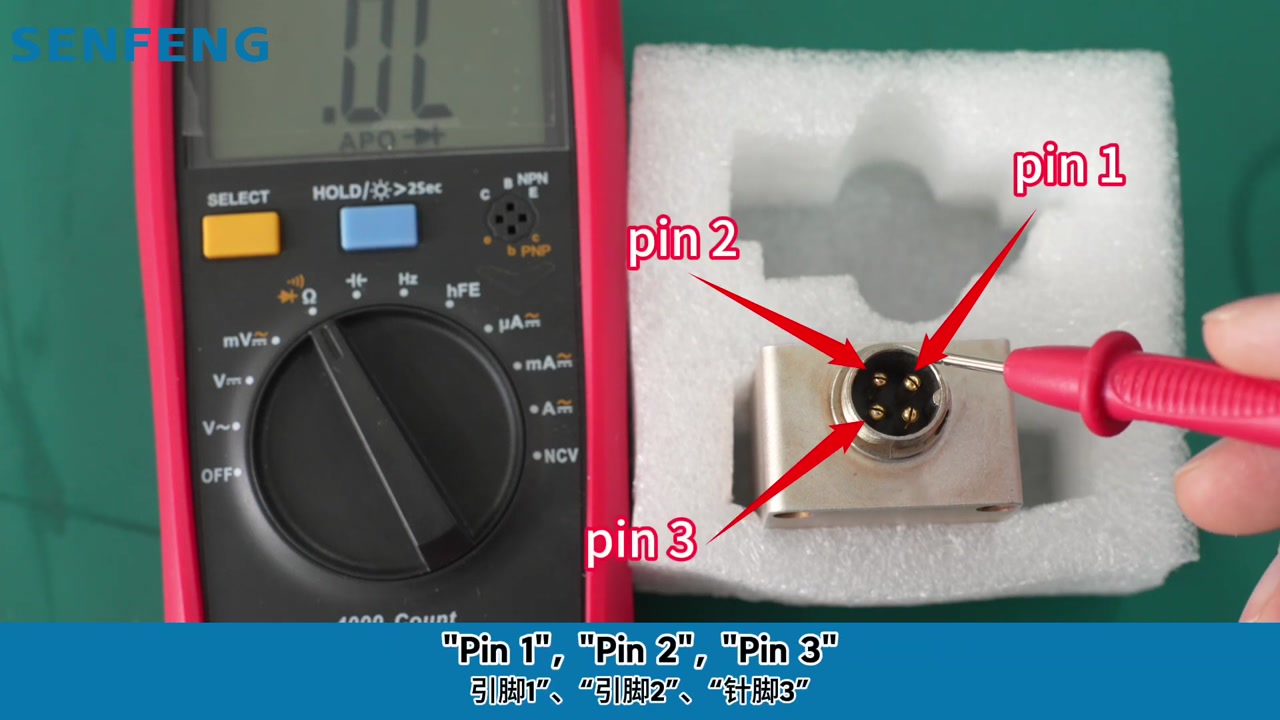

• Paso 7. Use el cable negro negativo del multímetro para tocar el pin uno, pin dos, pin 3 y el terminal de tornillo de radiofrecuencia.

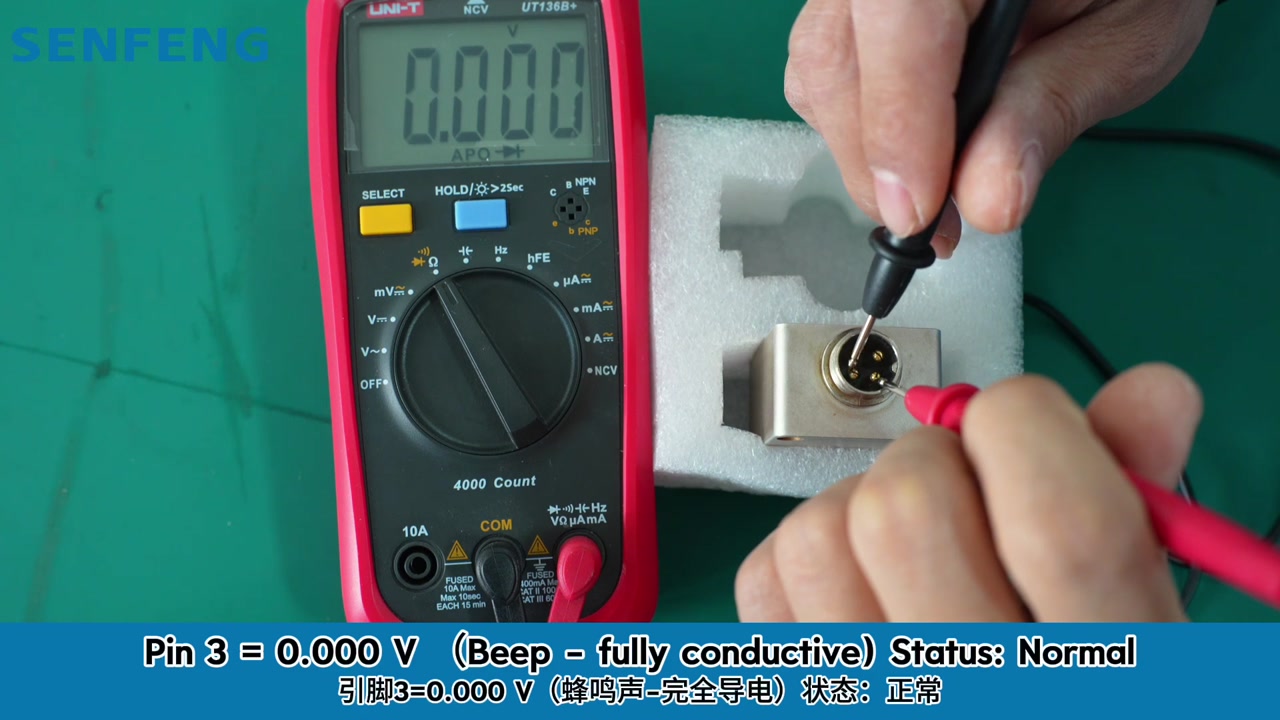

• Paso 8. Valores de referencia normales.
• Paso 9. Pin 1 igual a aproximadamente 0,5.
• Paso 10. Pin 2 igual a 0, estado normal.
• Paso 11. Terminal de tornillo RF igual a 0 voltios.
• Paso 12. Si sus lecturas coinciden con las especificaciones de referencia, el amplificador está en buen estado.
• Paso 13. Si las lecturas se desvían de las especificaciones anteriores, el amplificador está dañado y debe reemplazarse.
• Paso 14. Si el problema no puede resolverse con esta guía, contacte con nuestro departamento de servicio posventa en línea o con nuestro ingeniero para mayor asistencia.
• Paso 15. Gracias por su tiempo.

Recomendaciones técnicas y de seguridad

Antes de realizar cualquier intervención en una máquina de corte láser, ten en cuenta las siguientes recomendaciones:

• Desconecta siempre la máquina de la red eléctrica antes de manipular componentes ópticos, eléctricos o mecánicos.
• Usa equipos de protección individual (EPI): guantes de nitrilo para ópticas, gafas de seguridad y calzado con protección.
• Trabaja en entorno limpio: la contaminación por polvo o grasa en ópticas puede causar daños irreversibles.
• No improvises: si el procedimiento no resulta según lo esperado, detente y contacta con el servicio técnico oficial.
• Registra las intervenciones en el libro de mantenimiento de la máquina.
• Usa siempre recambios originales SENFENG para garantizar el rendimiento y la garantía del equipo.

Periodicidad recomendada

Las frecuencias exactas dependen del material procesado, potencia utilizada y condiciones del entorno. Consulta el manual específico de tu modelo.
