Prueba de contaminación del camino óptico con papel fotosensible

Introducción

La contaminación del camino óptico es una de las causas más frecuentes de pérdida de potencia y calidad de corte. El método del papel fotosensible permite detectar rápidamente si existe suciedad o daños en algún elemento óptico. Te explicamos cómo realizar esta prueba diagnóstica en máquinas SENFENG.

Este artículo está basado en el vídeo de servicio técnico oficial de SENFENG y ha sido adaptado al español por el equipo técnico de DM Nova Tech, importador oficial de SENFENG en España.

Imágenes del proceso

A continuación se muestran fotogramas clave del vídeo que ilustran los momentos más importantes del procedimiento:

Procedimiento completo paso a paso

A continuación se detalla el procedimiento completo tal y como se describe en el vídeo de servicio técnico:

• Paso 1. El papel fotosensible es una herramienta de diagnóstico primario para identificar contaminación en el camino óptico y evaluar la gravedad de la obstrucción.

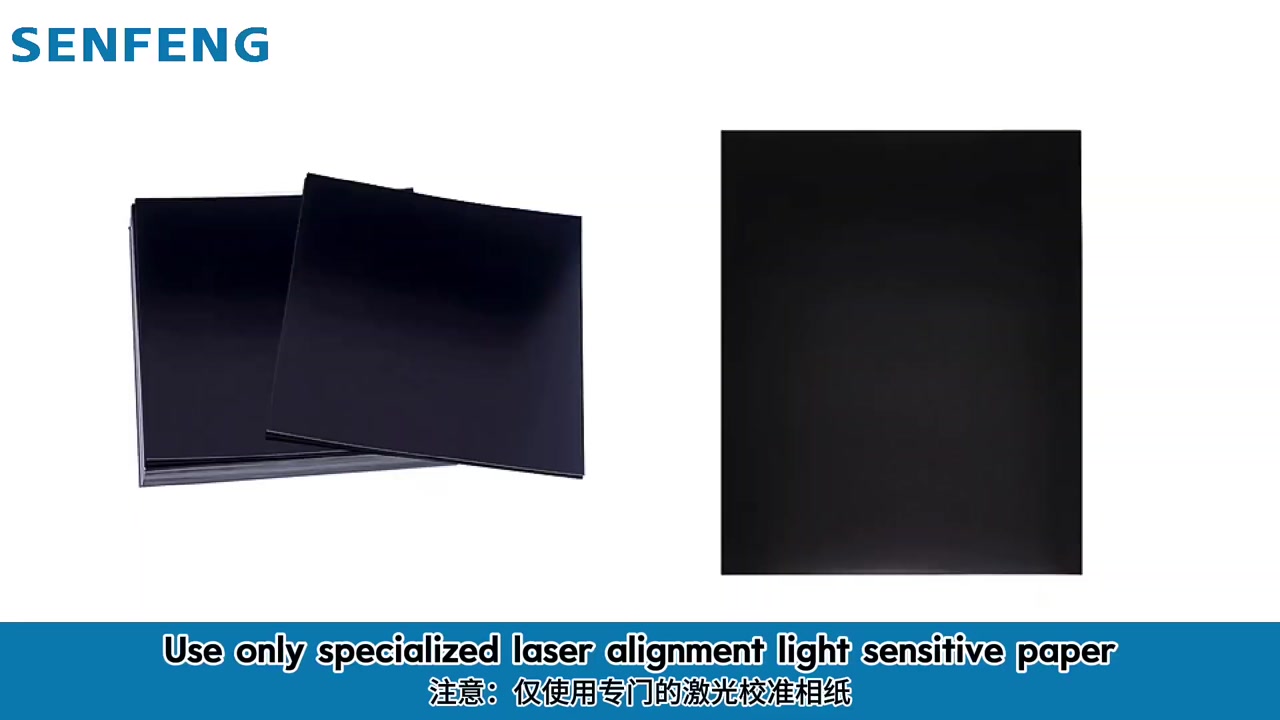

• Paso 2. Nota: use solo papel fotosensible de alineación láser especializado para esta prueba.
• Paso 3. Paso uno: coloque el papel fotosensible plano sobre una tabla y sujete los bordes o esquinas con cinta de carrocero.
• Paso 4. Paso dos: coloque la tabla con el papel sobre el carro de material y colóquela directamente bajo el cabezal láser.
• Paso 5. Paso tres: coloque la tabla entre las cuchillas desmontables para asegurar que el haz no impacte las cuchillas.

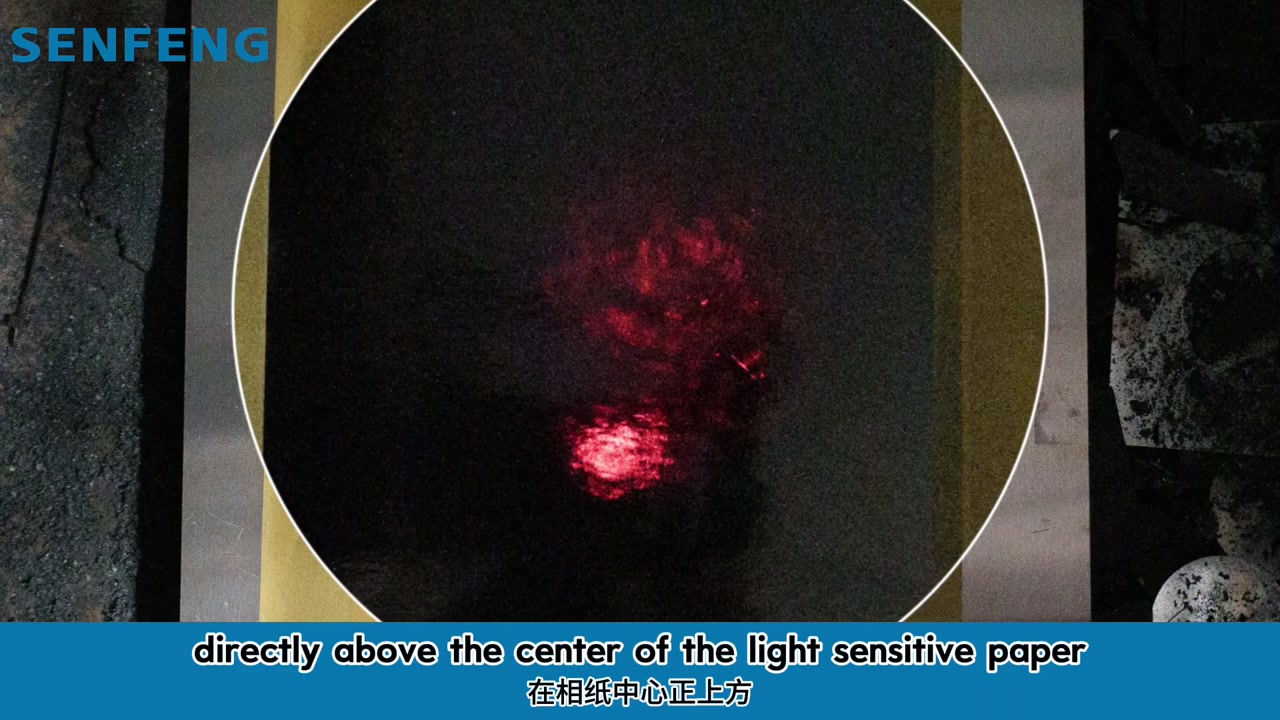

• Paso 6. Paso cuatro: use el puntero de luz roja para posicionar el cabezal directamente sobre el centro del papel fotosensible.
• Paso 7. Paso cinco: reemplace la boquilla por una igual o mayor a 3 mm o retire completamente la boquilla actual.
• Paso 8. Paso seis: potencia ajustada a aproximadamente 10 kW.

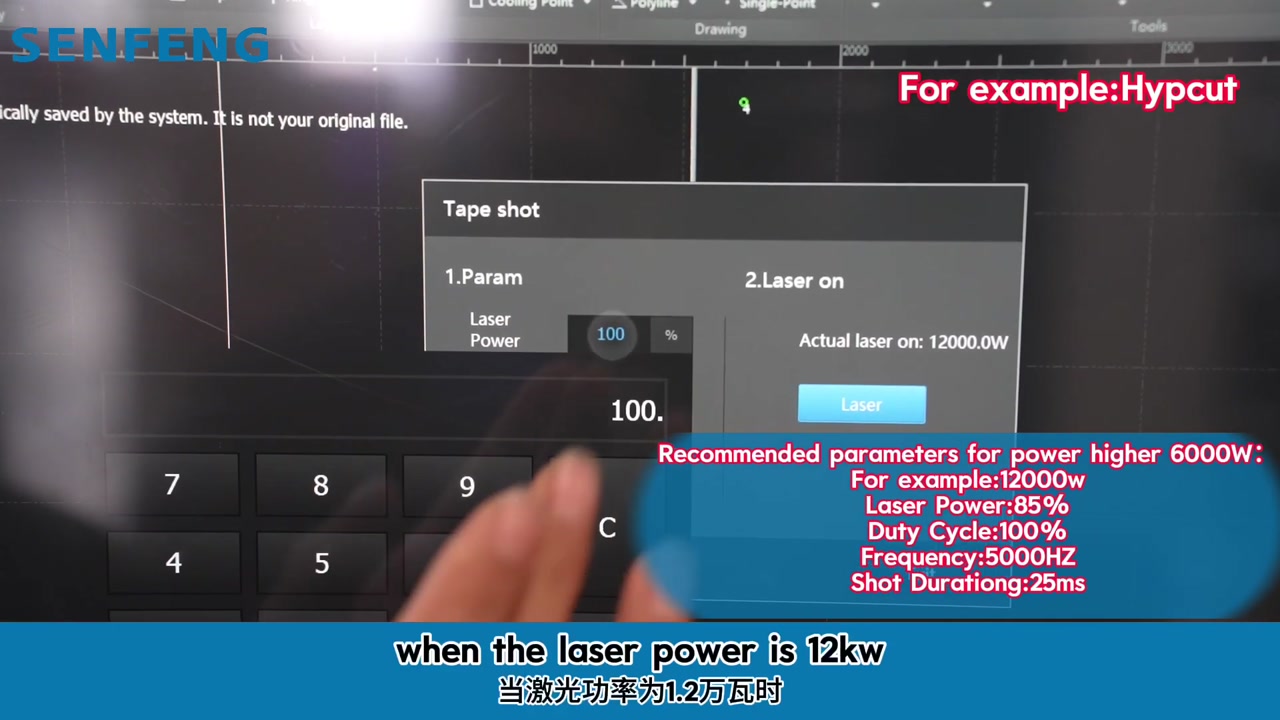

• Paso 9. Por ejemplo, si la potencia es de 12 kW, ajústela al 85% de la potencia, unos 10 kW.
• Paso 10. Si la fuente láser es inferior a 10.000 W: ajuste potencia al 100%, ciclo de trabajo al 100% y frecuencia a 5.000 Hz.
• Paso 11. Duración del pulso: ajuste el tiempo exacto de emisión de luz a 25 milisegundos.
• Paso 12. Paso siete: active el obturador y haga clic en emitir láser.

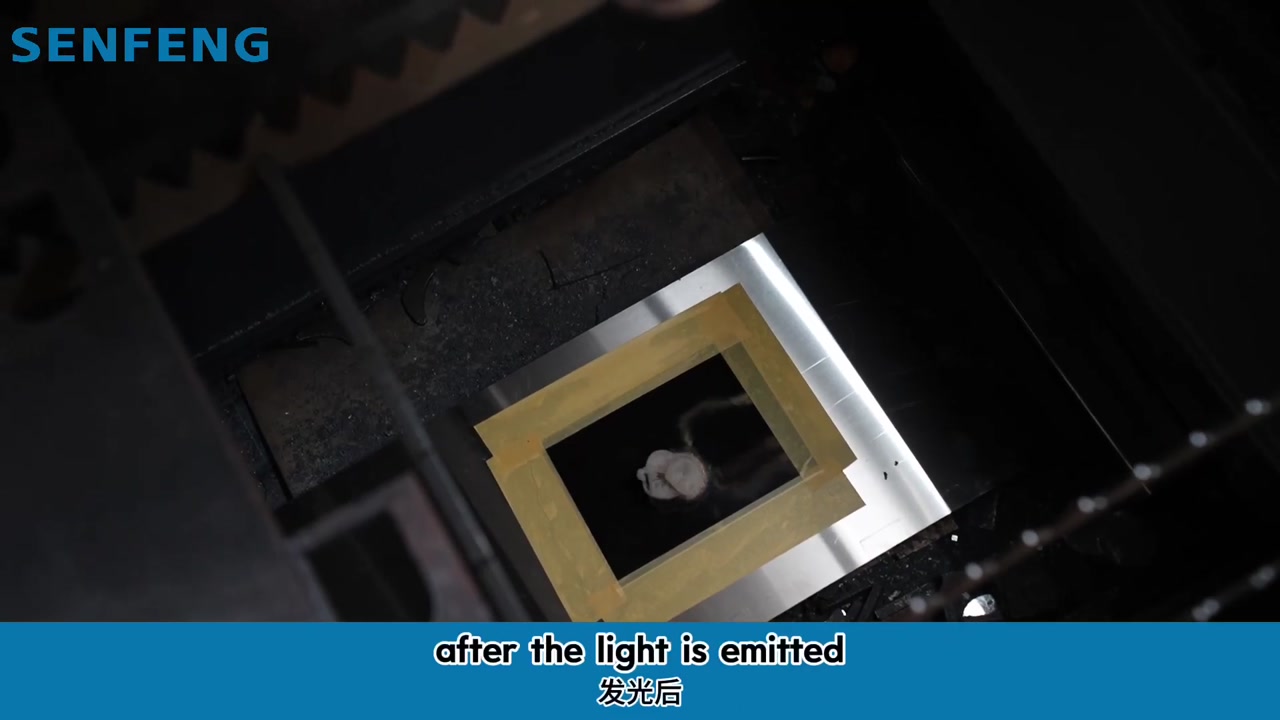

• Paso 13. Paso ocho: tras emitir la luz, aleje inmediatamente el cabezal para evitar que la lente protectora inferior se contamine con humo y polvo.
• Paso 14. Paso nueve: cierre el obturador para evitar lesiones accidentales.
• Paso 15. Paso 10: retire el papel fotosensible e inspecciónelo.
• Paso 16. Análisis de resultados.
• Paso 17. El papel fotosensible no contaminado muestra distribución uniforme de energía sin manchas oscuras ni puntos negros.
• Paso 18. En este caso, la fuente láser y las lentes protectoras están bien.

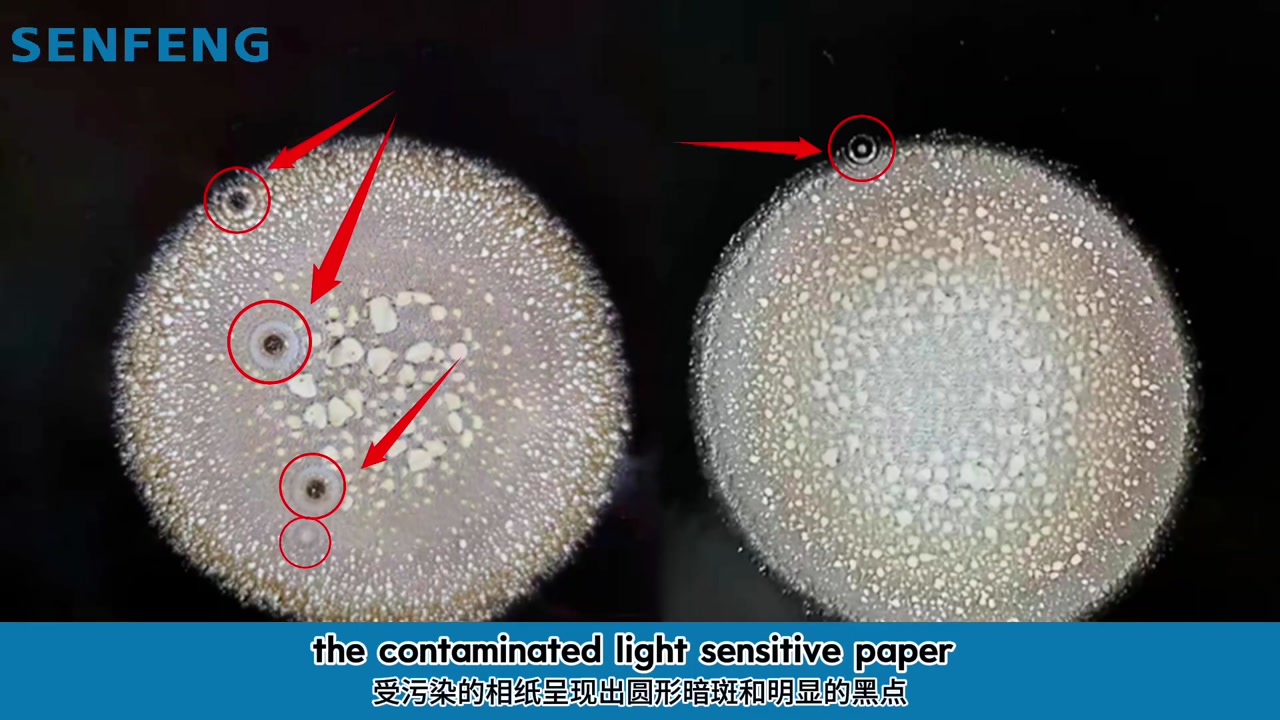

• Paso 19. El papel contaminado muestra manchas circulares oscuras y puntos negros.
• Paso 20. En este caso, la fuente láser y las lentes no están bien.
• Paso 21. Verifique la lente protectora.
• Paso 22. Si hay manchas o puntos negros, reemplácela.
• Paso 23. Repita los pasos del método de papel fotosensible.
• Paso 24. Si tras la nueva prueba el papel sigue con puntos negros, contacte con nuestro personal técnico.

Recomendaciones técnicas y de seguridad

Antes de realizar cualquier intervención en una máquina de corte láser, ten en cuenta las siguientes recomendaciones:

• Desconecta siempre la máquina de la red eléctrica antes de manipular componentes ópticos, eléctricos o mecánicos.
• Usa equipos de protección individual (EPI): guantes de nitrilo para ópticas, gafas de seguridad y calzado con protección.
• Trabaja en entorno limpio: la contaminación por polvo o grasa en ópticas puede causar daños irreversibles.
• No improvises: si el procedimiento no resulta según lo esperado, detente y contacta con el servicio técnico oficial.
• Registra las intervenciones en el libro de mantenimiento de la máquina.
• Usa siempre recambios originales SENFENG para garantizar el rendimiento y la garantía del equipo.

Periodicidad recomendada

Las frecuencias exactas dependen del material procesado, potencia utilizada y condiciones del entorno. Consulta el manual específico de tu modelo.
